سیستم داکت اسپلیت یکی از متداولترین نوع سیستم‌های تبرید مستقیم یا DX در دسته‌بندی تهویه خانگی در بازار ساخت و ساز امروزه می‌باشد. نصب این سیستم دارای بخش‌های مختلف از جمله لوله کشی‌های هیدرولیک مربوط به آب گرم کویل‌ها، لوله‌کشی مبرد و نصب دستگاه و راه اندازی و همچنین کانال کشی دارد که هر کدام از این بخش‌ها دارای چالش‌های متفاوت و نیازمند رعایت استانداردها و ضوابط مختلفی می‌باشند تا در زمان بهره برداری، مصرف کنندگان دچار کمترین مشکل و درگیری گردند.
در این مقاله تلاش می‌کنیم نکات ضروری در نصب داکت اسپلیت با جزییات کامل شرح دهیم تا مشاوران و تکنسین‌ها و سازندگان محترم بتوانند با رعایت این نکات بهترین خدمات را در این زمینه دریافت و اجرا نمایند.
زیرساخت داکت اسپلیت ( اسپلیت کانالی ):
امور اجرایی مربوط به نصب و راه اندازی و بهره برداری از داکت اسپلیت ها اصطلاحا زیرساخت داکت اسپلیت نامیده می شود. در ساخت و ساز توالی کارها از اهمیت بالایی برخورد دارد تا از تداخل در امور اجرایی مختلف با یکدیگر جلوگیری نماییم. بدین ترتیب امور اجرایی زیر ساخت داکت اسپلیت‌ها را با ترتیب معمول در پروژه‌ها توضیح می‌دهیم :
-
فریم یونیت داخلی
یکی از بخش‌های مهم و ابتدایی در داکت اسپلیت‌ها ساخت ونصب شابلون و یا شاسی برای جانمایی ونصب یونیت داخلی می‌باشد. فریم به شکل‌های متفاوتی قابلیت ساخت و نصب دارد برای مثال میتوان از پروفیل‌های استاندارد گالوانیزه استفاده کرد و یک چهارچوب مناسب با قابلیت متحرک بودن برای نصب یونیت داخلی ایجاد کرد. در حالت دیگر میتوان یه فریم از نبشی یا پروفیل‌های آهنی مثل قوطی و ناودانی و دیگر موارد به اشکال مختلف ساخت و یا اینکه دستگاه به صورت مستقیم با راد و یا پیچ متری به وسیله رول بولت یا انکر بولت به سقف پیچ کرد.
-
نصب یونیت داخلی و کویل آبگرم:
بعد از نصب فریم و شاسی به زیر سقف امکان نصب یونیت داخلی ( هواساز ) به همراه کویل آبگرم در صورت وجود محیا می‌گردد نکات نصب یونیت داخلی در انواع دستگاه های مختلف متفاوت می‌باشد ولی میتوان تعدادی از آنها را به شرح ذیل بیان کرد:
- اتصال گوشواره دستگاه به پیچ متری به صورت دو مهره از بالا و پایین گوشواره نکته بسیار مهم و حایز اهمیتی می‌باشد
- در برخی از دستگاه رعایت یک سانتی متر شیب جهت تخلیه آب درین الزامی می‌باشد در برخی دستگاه می‌بایستی تراز نصب گردد و تعدادی از برندها دارای پمپ درین هستند که معمولا تراز نصب می‌گردند
- رعایت فاصله های طولی جهت دسترسی به قسمت جعبه برق ، اتصالات و … و فاصله عرضی برای دسترسی به فیلتر ، فضای مورد نیاز برای مکش و …. بسیار مهم و کاربردی می‌باشد
- تمهیدات لازم برای جلوگیری از انتقال لرزش کارکرد دستگاه به سازه و اتصالات
- در نصب کویل آبگرم دقت شود با توجه آبگیری و افزایش وزن آن اتصالات محکم و قابلیت تحمل بار بالایی داشته باشد
- شیر هواگیری حتما در خروجی بالایی آن نصب گردد
*فروش ویژه: داکت اسپلیت فول اینورتر مدیا Midea
-
لوله کشی‌های گرمایش :
یکی از مزیت‌های بزرگ و منحصر به فرد دستگاه داکت اسپلیت در ایران استفاده از کویل آبگرم برای تامین گرمایش محیط با تغذیه از موتورخانه مرکزی و یا پکیج‌های دیواری و زمینی می‌باشد. لوله کشی این سیستم از منبع تغذیه تا اتصال به کویل آبگرم تابع قوانین، ضوابط و استانداردهای لوله کشی هیدرولیکی آب در مدار بسته می‌باشد. لذا رعایت سایزینگ مناسب و اصول لوله کشی بسیار حایز اهمیت است.
نکات مهم در لوله کشی به شرح ذیل است:
- جنس لوله‌ها مطابق با مقررات ملی ساختمان مبحث 14 از نوع 5 لایه، تک لایه و یا آهنی می‌بایستی باشد
- از دفن اتصالات می‌بایستی خودداری نماییم
- کلیه لوله‌ها و اتصالات می‌بایستی عایق مناسب با روکش داشته باشند
- رعایت شیب لوله در برگشت به سمت موتورخانه برای جلوگیری از ایجاد تله هوا بسیار حایز اهمیت می‌باشد
- برای هواگیری بهتر پیشنهاد می‌گردد لوله برگشت به اتصال بالایی و لوله رفت به اتصال پایینی نصب گردد
-

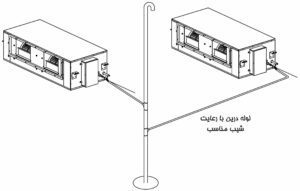

لوله کشی درین :
کلیه دستگاه‌های تبریدی در فصل تابستان در هنگام استفاده در حالت سرمایش دارای درین می‌باشند. همانطور که میدانید درین در حقیقت بخار آب کندانس شده در هوا می‌باشد.
نکات لوله کشی درین به شرح ذیل می‌باشد:
- شیب تخلیه لوله درین، مهمترین بخش اجرای این سیستم می‌باشد. شیب 1 درصد در طول مسیر لازم الاجرا می‌باشد
- اتصال لوله درین به دستگاه می‌بایستی با اتصالات استاندارد و با دقت لازم اجرا گردد
- اتصال لوله درین به فاضلاب مجاز نمی‌باشد و امکان برگشت بو در فصل زمستان را دارد
- عایق کاری لوله درین برای برخی مناطق با رطوبت نسبی بالا ضروری می‌باشد
-

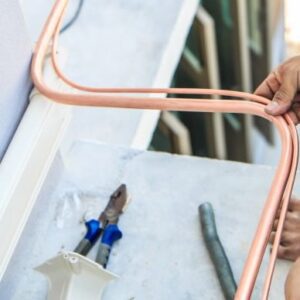

لوله کشی مسی ( لوله‌های تبریدی )
یکی از مهمترین بخش‌های سیستم‌های اسپلیت یا دو تکه اجرای لوله کشی مسی مناسب بین یونیت داخلی و خارجی می‌باشد . رعایت نکات و به ویژه استانداردها و توصیه‌های کمپانی‌های سازنده این تجهیزات در این قسمت ضروری است. نکات لوله کشی مسی را در سیستم داکت اسپلیت به مختصر در ادامه توضیح می‌دهیم:
- سایز درست مطابق با کاتالوگ دستگاه‌ها و ضخامت توصیه شده در دفترچه راهنمای کمپانی‌ها
- عدم تجاوز از طول لوله کشی و همچنین ارتفاع لوله کشی ذکر شده در تکنیکال دیتاهای دستگاه مورد نظر
- عایق کاری مناسب لوله‌ها در قسمت های اورلب و پوشش کامل لوله‌ها با عایق
- افزودن نوار محافظ عایق برای جلوگیری از آسیب رساندن به عایق
- اجرا تله روغن در ارتفاع مطابق با استاندارد
- پاکسازی لوله از ضایعات جوشکاری و غیره
- دقت در جوشکاری و عدم آسیب رساندن به ضخامت لوله
- تست دقیق لوله‌ها با گاز ازت و همانطور ذکر شده شستشوی لوله‌ها با ازت و همچنین استفاده از این گاز در حین جوشکاری برای جلوگیری از ماندن آلودگی‌ها و ضایعات، گرد و غبار و رطوبت بسیار مهم می‌باشد
- ساپورت گیری مناسب طبق استاندارد در لوله‌های افقی و عمودی
داکت اسپلیت فول اینورتر مدیا Midea
-
کانال کشی داکت اسپلیت :
پر چالش‌ترین قسمت اجرای داکت اسپلیت، کانال کشی آن می‌باشد. انواع مختلف کانال کشی در این بخش شامل کانال‌های گالوانیزه، فلکسی بل، پیش عایق مورد استفاده قرار می‌گیرد. نکات متعدد و موانع زیادی در کانال کشی داکت اسپلیت‌ها وجود دارد که میتوان در یک مقاله جداگانه مورد بررسی قرار داد. مختصری از نکات اجرایی کانال کشی داکت اسپلیت را در ادامه عنوان می‌گردد.
- انتخاب مسیر و طرح مناسب و همچنین نوع و متریال استاندارد و سایزینگ مهندسی برای کانال کشی
- پوشش دهی دریچه های دهش و توریع هوا در سراسر محیط برای تثبیت دمای یکسان
- ایجاد مسیر برگشت هوای مناسب چه به وسیله کانال و یا از دریچه دسترسی
- عایق کاری مناسب طبق ضوابط مبحث 14 مقررات ملی ساختمان
- ساپورت گیری مناسب با دیتیل اجرایی نشریه 128
- اتصال کانال‌ها یا ملزومات و متعلقات استاندارد
-
برق دستگاه داکت اسپلیت:
رعایت استانداردهای برقی و کابل کشی از موضوعات قابل بررسی در این سیستم می‌باشد معمولا در دستگاه‌های داکت اسپلیت ما چند رشته کابل کشی داریم که به طور اختصار معمول ترین روش کابل کشی با توضیحات اجرایی شرح می‌دهیم. از آنجایی که در فصل زمستان فقط یونیت داخلی کار می‌کند و یونیت خارجی کاملا خاموش می‌باشد. تلاش می‌کنیم برق یونیت داخلی از یونیت خارجی مجزا گردد. در نتیجه یه برق از تابلو توزیع داخلی تا یونیت داخلی و یه برق از تابلو تا یونیت خارجی نیاز هست و البته یه کابل با توجه به اطلاعات سازنده (تعداد رشته و سایز) برای فرمان و همچنین یه جانمایی و لوله برق برای ترموستات می‌بایستی اجرا گردد.
- اجرای کابل ارت الزامی و ضروری می باشد
- در دستگاه های اینورتر برای جلوگیری از خطا کابل فرمان و تروستات شیلد اجرا گردد
- در اتصال کابل ها به ترمینال ها از سر سیم و پرس مناسب استفاده گردد
-
نصب یونیت خارجی و راه اندازی:
قسمت پایانی نصب داکت اسپلیت‌ها هم می‌رسد به نصب یونیت خارجی و راه اندازی سیستم که معمولا پس از اتمام کار بنایی محل نصب و آماده بودن برق اجرا می‌گردد. نکات اجرایی آن به شرح ذیل می‌باشد.
- جانمایی و رعایت فواصل نصب یونیت‌های خارجی مطابق با توصیه‌های سازندگان مهمترین قسمت نصب یونیت خارجی داکت اسپلیت می‌باشد
- استفاده از پایه و یا شاسی آهنی مناسب
- رعایت کلیه اصول و مراتب راه اندازی از شستشو، وکیوم و شارژ گاز اصولی و استفاده از برق امن نکته کلیدی و اصولی راه اندازی‌ها می‌باشد
- پوشش سینی کابل برای محفوظ نگه داشتن لوله کشی ها و کابل کشی‌ها
- استفاده از کلید ایزیلاتور یا تابلو برق بارانی در نزدیک یونیت خارجی برای امنیت در زمان راه اندازی
جمع بندی:
سیستم داکت اسپلیت یک سیستم کاملا وابسته به اجرائیات می‌باشد و رعایت اصول اجرایی مطابق با امور ذکر شده کمک می‌کند که در زمان بهره برداری کمترین میزان مشکل را داشته و از حداکثر توان دستگاه با کمترین میزان مصرف انرژی بهره مند شوید. شرکت آسا انرژی کارنو با داشتن متخصصین مجرب در این حوزه مشاور ، طراح و مجری و ارایه کننده خدمات پس از فروش سیستم‌های داکت اسپلیت در یک دهه اخیر می‌باشد.
