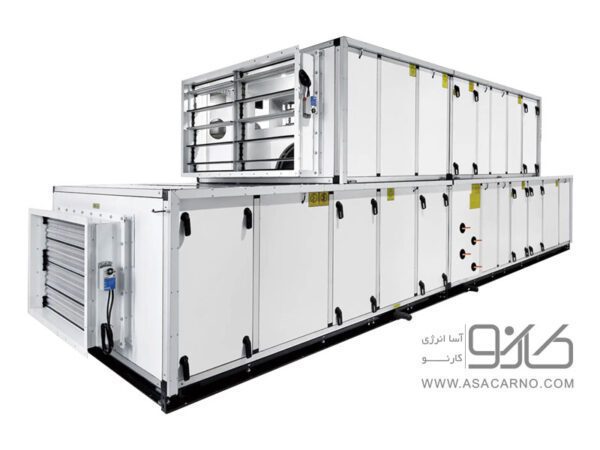

بدنه یک دستگاه هواساز یا هوارسان از سه قسمت شاسی، فریم و بدنه تشکیل شده است.
شاسی دستگاه معمولاً از ناودانی فابریک یا ورق خمکاری شده میباشد که بر اساس ابعاد و وزن دستگاه طراحی و ساخته میشود.
فریم دستگاه هواساز از جنس پروفیل آلومینیوم اکسترود شده با اتصالات از جنس آلومینیوم دایکاست میباشد.
بدنه دستگاه هواساز دارای دو قسمت جدار داخلی و جدار خارجی از جنس ورق گالوانیزه بوده و جدار داخلی آن با توجه به کاربری دستگاه میتواند از جنس گالوانیزه یا استیل باشد.
ضخامت ورقهای استفاده شده در ساخت بدنه دستگاه بسته به ظرفیت و نوع فن هواساز میتواند بین 0.7mm تا 1.5mm متغیر باشد.
برای جلوگیری از اتلاف انرژی، مابین دو جداره به وسیله عایق پلی یورتان یا پلی استایرن پر شده است.
یکی از مهمترین وظیفههای هواساز فیلتراسیون بر اساس ضرورت پروژه میباشد.
هرچه تعداد بسترهای فیلتراسیون و تراکم فیلترهای بیشتر باشد هوای خروجی از هواساز تمیزتر خواهد بود.
فیلتر آلومینیومی، فیلتر پلیتد، فیلتر هپا (HEPA)، فیلتر اولپا (ULPA)
برای کنترل عملکرد هواساز از تجهیزات و کنترلرهای متعدد و متنوعی استفاده میشود که نتیجه عملکرد آنها در حجم، دما و کیفیت دمای خروجی هوای دستگاه هواساز تأثیر میگذارند.
شیر موتوری بر روی آب ورودی به کویل آب سرد و یا آب گرم نصب میشود و در صورت کاهش یا افزایش بیش از حد دمای کویل مسیر آب ورودی به کویل را بسته و آب را بای پس میکند.
وظیفه آن اندازهگیری اختلاف فشار بین دو سوی فیلتر میباشد.
در صورتی که اختلاف فشار از حد معین تجاوز کند به معنی گرفتگی در فیلتر میباشد و نتیجه در سیستم مانیتورینگ نمایش داده میشود.
وظیفه این قطعه سنجش رطوبت هوای خروجی از هواساز و ارسال آن به کنترلرها میباشد.
در صورتی که رطوبت هوای خروجی از میزان مورد نیاز کمتر باشد رطوبتزن تعبیه شده در دستگاه هواساز اقدام به رطوبت زنی میکند و در صورتی که رطوبت هوا بالا باشد دستگاه با کاهش دمای کویل سرمایشی اقدام به رطوبتگیری میکند.
دستگاه هواساز با توجه به کاربری مورد نظر طراح می تواند شامل کویلهای ذیل میباشد:
-کویل گرمایشی: کویل گرمایشی میتواند از نوع آبگرم، بخار و یا الکتریکی مورد استفاده قرار گیرد.
-کویل سرمایش: کویل آب سرد با توجه به نیاز بار برودت وهمچنین مقدار کاهش رطوبت مورد طراحی قرار میگردد نوع آبی این کویلها از چیلر و نوع مبرد این کویلها از کندانسینگ یونیت تغذیه میگردد.
یکی دیگه از اجزای هواساز، فن است.
طراحی و انتخاب فن یکی از مهمترین بخشهای ساخت هواساز میباشد.
فاکتورهای مهم انتخاب فن میزان دبی هوای مورد نظر و همچنین افت فشار مسیر و تجهیزات است.
معمولا فنهای سانتریفیوژ در دو نوع یوتیلیتی و یا پلاگ فن در هواسازها استفاده میگردد.
پروانه فنها به صورت فوروارد و یا بکوارد باتوجه به نیاز ساخته میشود.
کوپل فنها به صورت کوپل مستقیم و یا به صورت تسمه و نقاله انجام میگردد.
وظیفه موتور دمپر کنترل دمپر هوای تازه و هوای برگشتی به هواساز میباشد.
عملکرد آن بدین صورت است که با باز و بسته کردن دمپرها دبی هوای ورودی به هواساز را کنترل میکند.
وظیفه اینورتر کاهش و تغییر سرعت چرخش الکتروموتور فن دستگاه هواساز میباشد.
نتیجه عملکرد اینورتر در میزان دبی و دمای هوای خروجی از دستگاه هواساز نمایان میشود.
وظیفه سنسورهای دمایی دریافت دمای خروجی از هواساز و ارسال آن به ترموستات یا آنتی فریز میباشد.
در صورتیکه دمای بیش از حد معین گرم یا سرد شده باشد، کنترلر مربوطه فرمان مناسب را به دستگاه هواساز داده و در عملکرد آن تغییر ایجاد میکند.
از این قطعه در هواسازهای هایژنیک استفاده میشود و وظیفه آن سنجش و اندازهگیری ذرات هوای خروجی از هواساز میباشد.
در صورتیکه میزان و مشخصات ذرات، مغایر استانداردهای مورد نیاز باشد امکان تأئیدیه جهت اعتبارسنجی دستگاه هواساز وجود نخواهد داشت.
کویل سرمایش cooling coil | مشخصات لوله | "5/8 (Copper) | Tube spec |
چينش كویل | F | Coil arrangement | |
فاصله فين ها (FPI ) | 14 | 12 | 10 | 8 | Fin spacing (FPI) | |
تعداد ردیف لوله های كویل | 04 | 03 | 02 | No. of row | |
پوشش فين های كویل | POLYURTAIN – liquid spray 50μm Option(flooded) | Gold fin | Blue fin | Not applicable | Coating | |
مشخصات فين | (ALUMINIUM (waved, 150-200μm | Fin spec | |
سيال درون كویل | Water | R134a | R407c | R22 | Fluid | |
دمای هوای خشک/ تر ورودی | (ºC) 38.9 / 23.3 | Entering Air DB / WB Temp | |
دمای هوای خروجی | (ºC) 70.8 /65.6 | Leaving Air DB / WB Temp | |
سرعت مقطعی | (FPM) 450 - 550 | Face Velocity | |
حداکثر افت فشار | (Pa) 94.7 | Max Air Pressure Drop | |
کویل گرمایش -Heating Coil | مشخصات لوله | "5/8 (Copper) | Tube spec |
چينش كویل | F | Coil arrangement | |
فاصله فين ها ( FPI ) | 14 | 12 | 10 | 8 | Fin spacing (FPI) | |
تعداد ردیف لوله های كویل | 04 | 03 | 02 | No. of row | |
پوشش فين های كویل | POLYURTAIN – liquid spray 50μm Option(flooded) | Gold fin | Blue fin | Not applicable | Coating | |
مشخصات فين | (ALUMINIUM (waved, 150-200μm | Fin spec | |
سيال درون كویل | R134a | R407C | R22 | WATER | Fluid | |
دمای هوای ورودی | (ºC) 21 | Entering Air DB / WB Temp | |
دمای هوای خروجی | (ºC) 40 | Leaving Air DB / WB Temp | |
سرعت مقطعی طراحی | (FPM) 450 - 550 | Face Velocity | |
حداکثر افت فشار | - | Max Air Pressure Drop | |
دمای آب ورودی / خروجی بویلر | (ºC) 70/90 | CH.W Inlet/Outlet Temp | |
فن دمنده - Fan | جهت فن | Top discharge/ Upright Discharge | Fan Direction |
نوع فن | ( Utility/ Plug Fan ) Centrifugal | Fan Type | |
سرعت | Fixed Speed | Equipped With VSD | Fan Speed | |
میزان صدا | (db) 84 | Fan Sound Level | |
بازده | Min 75% | Fan Efficiency | |
حفاظت و کلاس موتور | F | IP54 | Class | |
سرعت چرخش | 1400 | RPM | |
فاز / فرکانس / ولتاژ | 380 | 50 | 3 | V / Hz / Ph | |
فیلتر - Filter | نوع فیلتر | Filter Type | Description |
فیلتر آلومینیومی | Pre Filter | Aluminium Filter 25% Efficiency 75 Pa Air Pressure Drop |
|
فیلتر چین دار | Secondary | Pleated Filter 40% Efficiency 125 Pa Air Pressure Drop |
|
فیلتر کیسه ای | Secondary | Bag Filter 75% Efficiency 250 Pa Air Pressure Drop |
|
فیلتر هپا | Optional | 97% Efficiency 250 - 450 Pa Air Pressure Drop |
|
فیلتر اولپا | Optional | 99.99% Efficiency 250 - 450 Pa Air Pressure Drop |
|
سازه - Structure | اجزا | Description | |
فریم هواساز | پروفیل آلومینیوم 5 سانتیمتری فابریک اکسترود با آلیاژ 6063 | ||
شاسی | از ورق گالوانیزه و رنگ پودری الکترواستاتیک با ضخامت مناسب | ||
بدنه | به صورت دوجداره و همچنین تعبیه عایق به صورت یک پارچه ضخامت ورق بدنه خارجی 1.25mm و ضخامت ورق بدنه داخلی 0.6 mm |
||
امکان دسترسی | درب بازدید با هوابندی نوار EVA و دریچه بازدید کریستال جهت بازدید عملکرد فن درب مجهز به لولای طرح Arosio |
||
قلاب حمل | به نسبت سایز و وزن دستگاه و بر اساس مرکز ثقل طراحی می گردد | ||
رنگ آمیزی | رنگ پودری به ضخامت 80 Mic تا 120 Mic با کوره کاموایر | ||
عایق | از جنس الاستومری یا یونولیت و فریم به ضخامت ”2 و در بدنه ها به ضخامت ”1 | ||
دمپر | دمپر آلومینیومی طرح Arosio ایتالیا از نوع تیغه مخالف (Copposite Blade Damper) در قسمت هوای تازه | ||
تجهیزات جانبی | خروجی درین در تمام نقاط سینی درین مخصوص کویل ها چراغ روشنایی برای تمام قسمت ها |
||
تجهیزات کنترلی انتخابی -Control equipment | کلید اختلاف فشار هوا: کامل با شلنگ و اتصالات دامنه تنظیم: 40 تا 400 پاسکال نوع کلید: قطع و وصلی (SPDT) | Honeywell | DPS400 |
سنسور درجه حرارت کانالی طول المنت: 300 میلیمتر دامنه کارکرد: 15 الی 80 درجه سانتیگراد | Honeywell | LF20-3B54 | |
ترموستات ضد یخ زدگی قطع و وصلی (SPDT) دامنه کارکرد 7 - الی 16 درجه سانتیگراد طول المنت: 6 متر | Honeywell | FT6960-60 | |
موتور الکتریکی دمپر دو وضعیتی با مکانیزم فنر برگشت گشتاور: 10 نیوتن متر کورس: 90 درجه زمان: 45 ثانیه | Honeywell | S1024-2POS | |
کنترلر میکرو پروسسوری دیجیتالی با صفحه نمایشگر و قابلیت برنامه ریزی شیر سه راهه موتوری برای کویل گرم و سرد | Honeywell | XL50A-MMI | |
تابلو برق -Control Panel | مشخصات تابلو برق | IP 54 - electro static powder coating - RAL 7035 | Switch board spec |
مشخصات برق تغذیه ورودی | V400/3 PH / 50 Hz | Main Supply Power | |
ورودی اصلی تابلو | SCHNEIDER / HYUNDAI | Main incoming device | |
كليد اتوماتيك ورودی كمپرسورها | SCHNEIDER / HYUNDAI | Compressor circuit breakers | |
كنتاكتور كمپرسورها | SCHNEIDER / HYUNDAI | Compressor contactor | |
كنترل فاز | SCHNEIDER | Phase monitoring relay | |
برند كنترلر | (Optional) DANFOSS | Controller | |
مدل کنترلر | MCX( Optional) | Controller model | |
نمایشگر كنترلر | (Optional) HMI | Human Machine Interface | |
رله ترانزیستوری | CELDUC | Solid state relay |
