روفتاپ پکیج چیست؟

روفتاپ پکیج (Rooftop Package Unit) یک دستگاه تهویه مطبوع یکپارچه است که تمام اجزای اصلی سرمایش و گرمایش را در یک یونیت مستقل در فضای آزاد را در خود جای می‌دهد. این سیستم معمولاً شامل کمپرسور، کندانسور، اواپراتور، فن دمنده، فیلترها و در صورت نیاز با کویل آبگرم است و هوای مطبوع را از طریق کانال‌کشی به فضاهای داخلی توزیع می‌کند.

روفتاپ پکیج

برخلاف چیلر و هواساز که به صورت مجزا نصب می‌شوند، روفتاپ پکیج یک راهکار «All in One» محسوب می‌شود. همین موضوع باعث کاهش اشغال فضا در موتورخانه، سادگی اجرا و سرعت بالاتر نصب می‌شود. به همین دلیل در پروژه‌های تجاری، اداری، فروشگاهی، سوله‌ها و حتی برخی مجتمع‌های مسکونی بسیار پرکاربرد است.

از نظر عملکرد، این دستگاه می‌تواند فقط سرمایشی یا سرمایش و گرمایش همزمان (هیت پمپ یا مجهز به کویل آبگرم) باشد. در تابستان با سیکل تبرید تراکمی هوا را خنک می‌کند و در زمستان بسته به نوع سیستم، گرمایش را تأمین می‌کند. هوای تازه نیز می‌تواند به سیستم افزوده شود تا کیفیت هوای داخل بهبود یابد.

روفتاپ پکیج

در صورت تمایل لطفا فرم ذیل را جهت مشاوره رایگان را جهت ارائه هرچه بهتر و کامل‌تر خدمات تکمیل و همچنین می توانید لیست محصولات و نقشه پروژه خود را بارگذاری فرمایید.

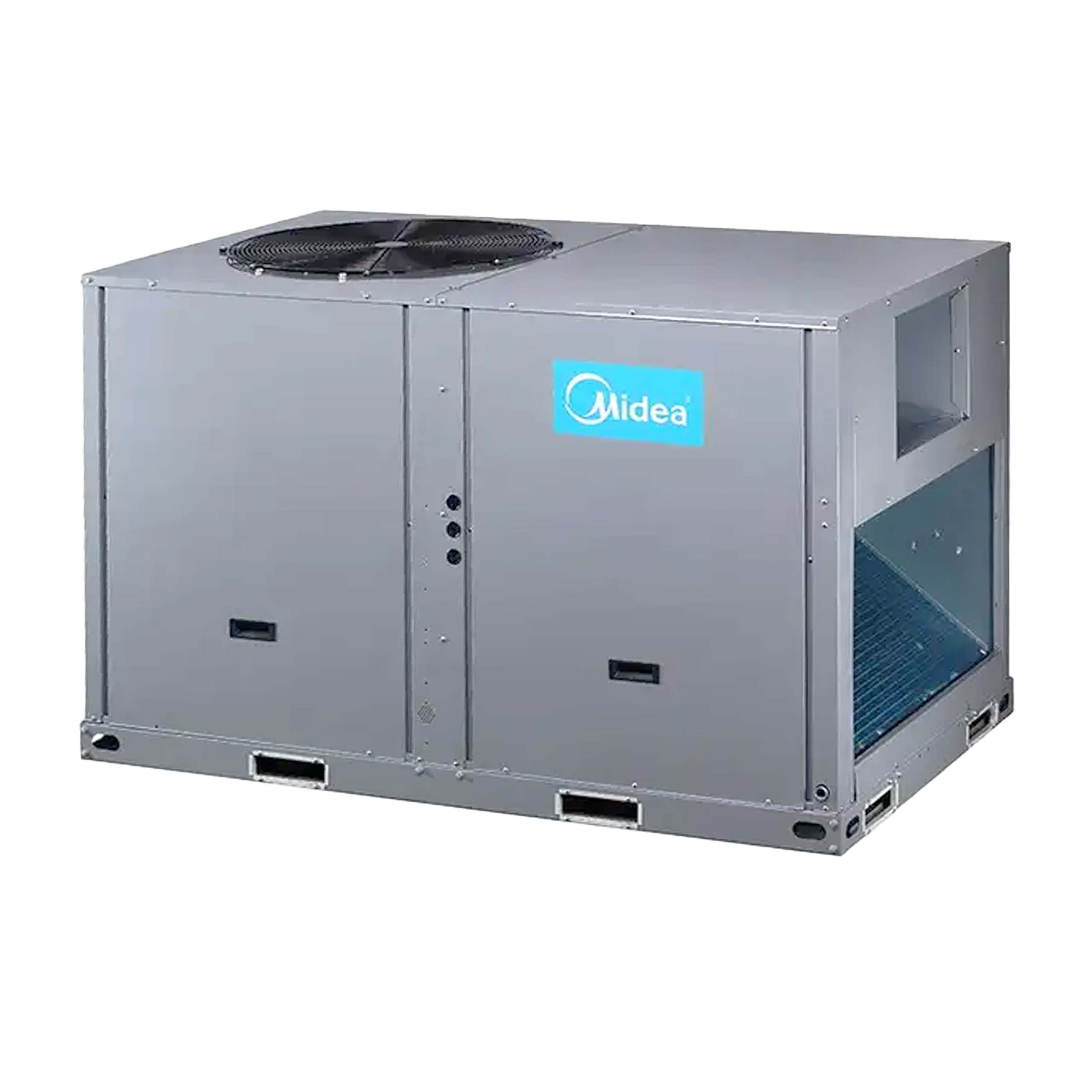

روفتاپ پکیج مدیا MRCT-CWN1-R(C)

روفتاپ پکیج Midea سری MRCT-CW1 یک سیستم تهویه مطبوع یکپارچه و هواخنک است که تمام اجزای اصلی را در یک یونیت مستقر روی بام جمع کرده است. این سری با کمپرسور اسکرال کم‌صدا و راندمان بالا، گزینه‌ای مناسب برای فضاهای اداری، تجاری و صنعتی سبک محسوب می‌شود.
نصب سریع، اشغال فضای کم، مصرف انرژی بهینه و دسترسی آسان برای سرویس، از ویژگی‌های کلیدی MRCT-CW1 است؛ راهکاری متمرکز و مقرون‌به‌صرفه برای تأمین سرمایش مطمئن ساختمان.

ویژگی های اصلی روفتاپ پکیج مدیا MRCT-CWN1-R(C)

تمام قطعات PCB داخل دستگاه با رنگ ضد رطوبت دوطرفه پوشش داده شده‌اند. سطح بیرونی کاور فلزی جعبه برق نیز به‌صورت پاششی رنگ‌آمیزی شده است.
عملیات ویژه ضدخوردگی روی مبدل حرارتی انجام شده که مقاومت آن را در برابر باران اسیدی و خوردگی ناشی از نمک، ۵ تا ۶ برابر افزایش می‌دهد.
تمام پیچ‌ها ضدزنگ هستند.
بدنه دستگاه و موتورها دارای پوشش ضدزنگ می‌باشند.
استفاده از کمپرسور برندهای معتبر مانند Copeland، Hitachi، Danfoss و … که از قابلیت اطمینان بالاتری برخوردار هستند.
عدم وجود شیرهای مکش و دهش داخلی پیچیده که باعث کاهش صدا و افزایش اطمینان عملکرد می‌شود.

طراحی جمع‌وجور، سبک‌وزن و با تعداد قطعات متحرک کمتر.
به‌کارگیری چندین لایه حفاظتی برای اطمینان از عملکرد نرمال و پایدار دستگاه، شامل: حفاظت جریان سیستم، حفاظت فشار بالا/پایین، حفاظت سنسور دما و ...

جدول مشخصات فنی

کلیک کنید

جدول مشخصات فنی یونیت خارجی وی آر وی دایکین مدل RXYTQ-UY1

PRODUCT NAME	RXYTQ-UYF				RXYTQ8U7YF	RXYTQ10U7YF	RXYTQ12U7YF	RXYTQ14U7YF	RXYTQ16U7YF
System	Outdoor unit module 1
	Outdoor unit module 2
	Outdoor unit module 3
Capacity range	HP				8	10	12	14	16
Maximum number of connectable indoor units					64 (9)	64 (9)	64 (9)	64 (9)	64 (9)
Indoor index connection	Min.				100	125	150	175	200
	Nom.				200	250	300	350	400
	Max.				260	325	390	455	520
Dimensions	Unit		Height	mm	1,685	1,685	1,685	1,685	1,685
			Width	mm	930	1,240	1,240	1,240	1,240
			Depth	mm	765	765	765	765	765
Weight	Unit			kg	198	234	234	283	283
Fan	Air flow rate	Cooling	Nom.	m³/min	162	223	223	260	260
			Nom.	cfm	5,721	7,875	7,875	9,182	9,182
	External static pressure		Max.	Pa	78	78	78	78	78
Compressor	Type				Hermetically sealed scroll compressor	Hermetically sealed scroll compressor	Hermetically sealed scroll compressor	Hermetically sealed scroll compressor	Hermetically sealed scroll compressor
Operation range	Cooling		Min.	°CDB	-5.0	-5.0	-5.0	-5.0	-5.0
			Max.	°CDB	52.0	52.0	52.0	52.0	52.0
	Heating		Min.	°CWB	-20.0	-20.0	-20.0	-20.0	-20.0
			Max.	°CWB	15.5	15.5	15.5	15.5	15.5
Sound power level	Cooling		Nom.	dBA	78.0 (10)	79.2 (10)	81.0 (10)	81.6 (10)	86.0 (10)
Sound pressure level	Cooling		Nom.	dBA	57.0 (11)	59.0 (11)	61.0 (11)	61.0 (11)	64.0 (11)
Refrigerant	Type				R-410A	R-410A	R-410A	R-410A	R-410A
	GWP				2,087.5	2,087.5	2,087.5	2,087.5	2,087.5
	Charge			kg	6.7	10.3	10.4	11.7	11.8
Piping connections	Liquid		Type		Braze connection	Braze connection	Braze connection	Braze connection	Braze connection
			OD	mm	9.52	9.52	12.7	12.7	12.7
	Gas		Type		Braze connection	Braze connection	Braze connection	Braze connection	Braze connection
			OD	mm	19.1	22.2	28.6	28.6	28.6
	Total piping length	System	Actual	m	1,000 (12)	1,000 (12)	1,000 (12)	1,000 (12)	1,000 (12)
Power supply	Name				YF	YF	YF	YF	YF
	Phase				3N~	3N~	3N~	3N~	3N~
	Frequency			Hz	50/60	50/60	50/60	50/60	50/60
	Voltage			V	380-415/400	380-415/400	380-415/400	380-415/400	380-415/400

گارانتی و خدمات پس از فروش

5 سال ضمانت کمپرسور

10 سال خدمات پس از فروش

24 ماه ضمانت قطعات

دانلود کاتالوگ

مزایا و معایب روفتاپ پکیج

روفتاپ پکیج یکی از کاربردی‌ترین سیستم‌های تهویه مطبوع برای فضاهای تجاری، اداری و صنعتی است که به دلیل ساختار یکپارچه و نصب در بام، توجه بسیاری از کارفرمایان و مهندسان تأسیسات را به خود جلب کرده است. با این حال، مانند هر سیستم مکانیکی دیگر، در کنار مزایا، محدودیت‌هایی هم دارد که باید قبل از انتخاب بررسی شوند.

مزایای روفتاپ پکیج

مهم‌ترین مزیت این سیستم، یکپارچگی کامل تجهیزات سرمایش و گرمایش در یک یونیت مستقل است. تمام اجزا شامل کمپرسور، کویل‌ها، فن و سیستم کنترل در یک دستگاه قرار دارند؛ بنابراین طراحی، اجرا و راه‌اندازی ساده‌تر و سریع‌تر انجام می‌شود.
نصب روی بام و فضای آزاد باعث آزاد ماندن فضای داخلی ساختمان و حذف موتورخانه حجیم می‌شود که برای پروژه‌های با محدودیت فضا یک امتیاز مهم محسوب می‌شود.
هزینه اولیه آن در بسیاری از پروژه‌ها نسبت به ترکیب چیلر و هواساز اقتصادی‌تر است.
نگهداری و سرویس دوره‌ای نیز به دلیل متمرکز بودن تجهیزات، ساده‌تر و در دسترس‌تر انجام می‌شود.
همچنین امکان تأمین هوای تازه و فیلترینگ مناسب، کیفیت هوای داخل را بهبود می‌دهد.

مزایای استفاده از وی آر وی

معایب روفتاپ پکیج

به دلیل قرارگیری روی بام، دستگاه در معرض مستقیم شرایط جوی مانند باران، گردوغبار و تابش شدید آفتاب است و نیاز به نگهداری منظم‌تری دارد.

در پروژه‌های بسیار بزرگ با بار برودتی بالا، ممکن است استفاده از چند دستگاه یا انتخاب سیستم‌های مرکزی مانند چیلر توجیه‌پذیرتر باشد.

انتقال صدا و لرزش در صورت اجرای غیراصولی می‌تواند مشکل‌ساز شود، به‌ویژه در ساختمان‌های حساس به آلودگی صوتی.

همچنین کنترل دقیق دما به تفکیک زون‌های متعدد، در مقایسه با سیستم‌های پیشرفته VRF یا چیلرهای مدرن، محدودتر است مگر اینکه طراحی کانال‌کشی به‌صورت مهندسی انجام شود.

در جمع‌بندی، روفتاپ پکیج گزینه‌ای کارآمد، اقتصادی و قابل اتکا برای بسیاری از پروژه‌هاست؛ اما انتخاب نهایی باید بر اساس متراژ، نوع کاربری، شرایط اقلیمی و سطح انتظار از کنترل دما انجام شود تا بهترین بازدهی و طول عمر حاصل شود.
