سیستم وی آر وی به عنوان یکی از هوشمند ترین و بروز ترین سیستم های تهویه مطبوع از لحاظ تکنولوژی، ذغدغه های مصرف کنندگان نهایی و سازندگان از نظر ارتباط با هوشمند سازی ساختمان را به طور کامل بر طرف کرده است . کمپانی بزرگ دایکین برای رفع نیاز مشتریان و سهولت دستیابی به اطلاعات کارکردی دستگاه جهت مانیتورینگ و همچنین کنترل عملکرد آن از هر مکان و در هر زمان راه حل های متنوعی را ارایه کرده است. در این مقاله سعی داریم به تعدادی از روش های رایج راه اندازی مدیریت هوشمند ساختمان bms با تجهیزات وی آر وی دایکین daikin اشاره کنیم:

گام اول راه اندازی مدیریت هوشمند ساختمان

قبل از اینکه در مورد جزییات اتصال و مدیریت هوشمند ساختمان در مورد هر سیستمی بخواهیم صحبت کنیم نیاز است که نکاتی را درمورد آن مشخص کنیم. موضوع اصلی مدیریت هوشمند ساختمان در سیستم های تهویه مطبوع ، سناریو مورد نظر آن ساختمان می باشد که با توجه به نیاز بهربرداران و نوع کاربری آن مشخص می گردد. در  واقع نیاز ما از مدیریت سیستم تهویه مطبوع و مدیریت موضوعاتی که میخواهیم داشته باشیم باید کاملا شفاف سازی گردد  . بعد از مشخص شدن سناریو باید پروتکل مورد استفاده در مدیریت هوشمند مشخص گردد تا بدین وسیله راه ارتباطی تجهیزات دایکین و تجهیزات هوشمند سازی میسر گردد.

گام دوم راه اندازی

حالا با مشخص شدن سناریو و پروتکل ارتباطی میتوان به روش های اتصال هر پروتکل به سیستم وی آر وی دایکین بپدازیم :

پروتکل DIII-NET

پروتکل دی تری نت  DIII-NET  در واقع پروتکل داخلی شرکت دایکین می باشد و سیستم وی آر وی از این پروتکل پیروی می کند . شرکت دایکین برای رفاه حال مصرف کنندگان، گزینه هایی برای استفاده از هوشمند سازی بدون داشتن پروتکل های BMS ارایه داده است و در حقیقت استفاده از این تجهیزات منحصر به فرد دایکین نیاز شما را از هوشمند سازی سیستم تهویه مطبوع به طور کامل برطرف می کند. در ادامه به توضیح تعدادی از این تجهیزات می پردازیم :

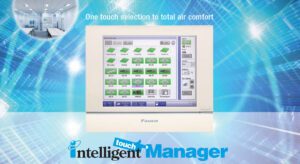

intelligent Touch Manager (iTM)

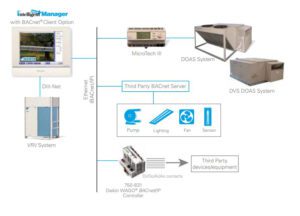

Touch Manager ™ هوشمند قادر است به عنوان یک رابط BACnet برای یکپارچه سازی سیستم مدیریت ساختمان (BMS) خدمت کند. با گزینه iTM BACnet Server Gateway (DCM014A51)، iTM یکپارچه‌سازهای BMS را با قابلیت نظارت و یا کنترل یونیت های داخلی و خارجی VRV فراهم می‌کند و نیاز به رابط سخت‌افزاری اضافی را از بین می‌برد.

علاوه بر این، با آخرین به‌روزرسانی نرم‌افزار iTM 2+، iTM می‌تواند به عنوان یک ابزار خدماتی برای دسترسی به داده‌های عملکرد یونیت داخلی و خارجی عمل کند. با گزینه iTM BACnet Server Gateway، نقاط داده عملکرد هر دو IDU (یونیت داخلی) و ODU (یونیت خارجی) نیز از طریق BACnet در دسترس (BMS) هوشمند سازی هستند.

وی ار اف vrf

intelligent Touch Controller

کنترلر لمسی هوشمند Daikin با رابط صفحه نمایش لمسی پیشرفته و ناوبری کاربر پسند مبتنی بر نمادها، کنترل کامل سیستم تهویه مطبوع و سایر تجهیزات ساختمانی متصل به هم را از طریق یک رابط کنترلی شیک، آسان برای استفاده فراهم می نماید.

مدیریت لمسی هوشمند به شما امکان می دهد تا 64 یونیت خارجی و 128 یونیت داخلی را با یک آداپتوراختیاری کنترل کنید.

بیشتر بخوانید: رفع ارور دایکین

پروتکل کی ان ایکس KNX

یکی از رایج ترین نوع پروتکل ها برای پروژه های کوچک و مسکونی که به شدت محبوب و مورد استفاده در این مقیاس پروتکل کی ان ایکس می باشد. دایکین راه حل ساده ای را برای اتصال این پروتکل به سیستم وی آر وی خود پیشنهاد می دهد . برای اتصال پروتکل کی ان ایکس به وی آر وی دایکین از کلید رابط

مدل KLIC-DI v2 ساخت برند Zennio   می توان به شکل زیر استفاده نمود :

و البته اختیاراتی که از طریق این روش برای شما امکان پذیر می باشد به شرح ذیل است :

• کلید روشن/خاموش واحد تهویه مطبوع.
• حالت عملکرد: اتوماتیک، گرمایش، سرمایش، فن و خشک.
• نقطه تنظیم دما، که می تواند در محدوده 16- تا 32 درجه سانتیگراد تغییر یابد.
• سرعت فن: 2 یا 3 سطح بسته به مدل یونیت داخلی تهویه مطبوع.
• کنترل موقعیت فلپ ها (یا پره ها): موقعیت یا نوسان مستقیم
• حرکت فلپ ها بسته به یونیت داخلی تهویه مطبوع.

اتصال پروتکل لون ورکز Lon works :

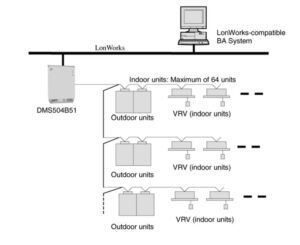

پروتکل لون ورکز که یک تکنولوژی شبکه ای است برای  هوشمندسازی در ساختمان ، اتوماسیون صنعتی و سیستم های مخابراتی مورد استفاده قرار می گیرد. اتصال این پروتکل به سیستم وی آر وی دایکین کمی متفاوت می باشد. که البته شکل ذیل دیاگرام اتصال به شبکه هوشمند سازی را به طور کامل شرح داده است. نکته مهم جهت همسو سازی زبان پروتکل داخلی دایکین ( (DIII-NETبا زبان پروتکل لون ورکز نیاز به دستگاه مدل DMS504B51  می باشد.

و البته اختیاراتی که از طریق این روش برای شما امکان پذیر می باشد به شرح ذیل است :

• دستور ON/OFF
• تنظیمات مد عملیات
• تنظیم دما
• تنظیم نرخ جریان هوا
• بازنشانی علامت فیلتر
• تنظیم خاموش شدن اجباری ترموستات
• کنترل روشن/خاموش از راه دور
• کنتر‌‌ل حالت عملیات از راه دور
• کنترل تنظیم دما از راه دور
• تنظیمات خاموش اجباری سیستم
• تنظیم رد کنترل آدرس زیر گروه

اتصال پروتکل بک نت BACnet

BACnet یک پروتکل ارتباطی برای اتوماسیون ساختمان است. مشخصات این پروتکل به یک استاندارد بین المللی تبدیل شده است و توسط ASHRAE (انجمن مهندسین گرمایش، تبرید و تهویه مطبوع آمریکا) پشتیبانی می شود. BACnet یک پروتکل باز و سازگار بدون توجه به سازنده تجهیزات است. به همین دلیل، به سرعت به یک استاندارد توسط ANSI و ISO تبدیل شد. پروتکل BACnet امکان پشتیبانی ارتباطی قدرتمند را برای سیستم های مختلف ساختمان فراهم می کند.. نکته مهم جهت همسو سازی زبان پروتکل داخلی دایکین ( (DIII-NETبا زبان پروتکل لون ورکز نیاز به دستگاه مدل DMS502B51  می باشد.

و البته اختیاراتی که از طریق این روش برای شما امکان پذیر می باشد به شرح ذیل است :

• عملیات ON/OFF
• تنظیمات حالت عملیات
• تنظیم دمای اتاق
• رد عملیات کنترل از راه دور
• عملیات تنظیم نرخ جریان هوا
• عملیات تنظیم جهت هوا
• تنظیم اجباری خاموش کردن سیستم

سخن آخر

در این مقاله به برسی روش راه اندازی مدیریت هوشمند ساختمان پرداختیم. اتصال سیستم تهویه مطبوع به سیستم هوشمند سازی یکی از المان های ساختمان های لوکس در سال های اخیر مطرح شده است. از این رو تولید کنندگان سیستم ها و تجهیزات تهویه مطبوع نیاز به همسو سازی تجهیزات خود به جهت کنترل و یا مانیتور عملکرد آنها با سیستم های هوشمند سازی ساختمان bms  دارند. کمپانی دایکین پیشرو در ارایه راه حل های مناسب این همسو سازی می باشد و شرکت آسا انرژی کارنو به عنوان تامین کننده و ارایه کننده خدمات پس از فروش محصولات وی ار وی دایکین آماده ارایه خدمات به مشتریان محترم می باشد.
