آموزش بر طرف کردن ارور کولر های گازی دایکین

آموزش بر طرف کردن ارور کولر های گازی دایکین

سیستم تهویه مطبوع اسپلیت دیواری که در بازار با نام کولر گازی شناخته شده است یکی از رایج ترین سیستم های سرمایش مورد استفاده در سراسر دنیا می باشد و کمپانی معظم دایکین daikin به عنوان یک پیشرو در تمامی محصولات تهویه مطبوع در این زمینه هم سبد کالایی کاملی را ارایه داده است در ادامه به بررسی و رفع ارور های اسپلیت دایکین می پردازیم.

اسپلیت دیواری (کولر گازی ) دایکین:

اسپلیت های دایکین در مدل های متنوع و با تکنولوژی های به روز و همچنین در انواع مبرد های R22 , R410a,R32  از گذشته تا کنون در بازار سیستم های تهویه مطبوع ایران مورد استفاده قرار گرفته است. رایج ترین روش در برطرف کردن ارور کولر های دایکین استفاده از کد های نشان داده شده در ریموت کنترل دستگاه می باشد. توضیحات بیشتر در مورد این روش در ادامه ذکر خواهد شد.

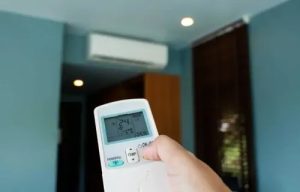

روش تشخیص ارور کولر گازی دایکین به وسیله ریموت کنترل:

با تشکر از سیستم کد گذاری دایکین برای خطاهای موجود در سیستم تهویه مطبوع، امکان تشخیص و رفع خرابی در کوتاه ترین زمان امکان پذیر می باشد.

مراحل خواندن کد ارور از ریموت کنترل:

1- دستگاه را روشن کنید.

2-  دکمه CANCEL به روی ریموت کنترل را حداقل 5 ثانیه نگهدارید.

3- صفحه نمایشگر ریموت دو عدد صفر را نشان میدهد

4- با فشردن دکمه کنسل به صورت متوالی کد های ارور پشت سرهم  نشان داده می شود.

5- خطای موجود در دستگاه شما با صدای بوق بلند در کد خطا نشان داده شده در ریموت به شما ابلاغ می شود.

6- با مراجعه به دفترچه دستگاه و قسمت جدول کد های خطا می توانید برای رفع خطای دستگاه اقدام فرمایید.

رفع ارور اسپلیت دایکین

معرفی ارور های کولرگازی دایکین

توضیحات

کد خطا

کارکرد عادی

00

خطا از برد پنل داخلی

A1

خطای کارکرد غیرنرمال پمپ درین

A3

عملکرد آنتی فریز

A5

عملکرد غیرنرمال فن پنل داخلی

A6

عملکرد غیرعادی تصفیه هوای الکترونیکی

AH

مبدل یونیت داخلی-اتصال کوتاه سنسور

C4

مبدل یونیت داخلی-اتصال کوتاه یا قطع سنسور

C5

خطای سوئیچ حد دمپر

C7

اتصال کوتاه سنسور دمای اتاق یونیت داخلی

C9

خطای برد یونیت خارجی

E1

عملکرد سوئیچ و سنسور فشار بالا

E3

عملکرد سوئیچ و سنسور فشار پایین

E4

عملکرد سنسور over loaded کمپرسور

E5

خطای استارت کمپرسور

E6

خطای قفل شدن موتور فن DC یونیت خارجی

E7

جریان بیش از حد ورودی

E8

خطای شیر انبساط

E9

خطای شیر 4 طرفه

EA

دمای بیش از حد لوله رفت (discharge)

F3

دمای بیش از حد مبدل

F6

خطای سنسور کمپرسور سیستم

HO

خطای سوئیچ فشار بالا

H3

خطای فیدبک از کمپرسور

H6

فن موتور over loaded جریان زیاد / کارکرد غیرعادی سنسور

H7

خطای سنسور جریان AC

H8

اتصال کوتاه / باز سنسور یونیت خارجی

H9

خطای سنسور فشار

J1

خطای ترمیستور لوله رفت

J3

سنسور لوله برگشت

J5


همچنین میتوانید برای تعمیرات وی ار اف و وی ار وی دایکین به سایت آسا انرژی کارنو مراجعه کنید


توضیحات

کد خطا

سنسور مبدل یونیت خارجی

J6

سنسور مادون سرد مبدل

J7

سنسور خط مایع

J8

سنسور خط گاز

J9

خطای برد اینورتر یونیت خارجی

L1

دمای بیش از حد باکس کنترل یونیت خارجی

L3

دمای بیش از حد Heat Sink

L4

خطای IGBT برد

L5

جریان بیش از حد کمپرسور

L8

عملکرد محافظتی جریان بیش از حد کمپرسور

L9

خطای فرمان و ارتباط بین یونیت داخلی و خارجی

LC

ولتاژ نامناسب برق ورودی

P1

خطای ترمیستور Heat Sink

P4

خطای تنظیم ظرفیت

PJ

کمبود مبرد

U0

ولتاژ خارج از دامنه DC

U2

خطای فرمان و ارتباط

U4

خطای ارتباط (برد یونیت خارجی)

U7

خطای نصب

UA

خطای سیم‌کشی اشتباه، کمبود گاز مبرد و خطای نصب لوله‌کشی و سیم‌کشی

UF

آنتی فریز

UH



روش تشخیص ارور کولر گازی دایکین به وسیله چراغ پنل:

یکی از دیگر از روش های تشخیص خطا و رفع ارور اسپلیت دایکین برای کولر های گازی به وسیله چراغ های چشمگ زن یا ممتد روشن پنل داخلی دستگاه می باشد.

رفع ارور اسپلیت دایکین

در زمان ایجاد خطا بروی کولر گازی دایکین نحوه ی روشن و خاموش شده و چشمک زن بودن چراغ های پنل نشان دهنده خطای منحصر به فرد دستگاه شما می باشد و بای تشخیص آن باید به دفترچه راهنمای دستگاه مراجعه گردد.

نمونه جدول عیب یابی با نشانگر های پنل:

 سرمایش (سبز) کد خطاعملکرد عادی / شرایط خطااقدام
/
سبز
 _حالت سرمایش_
 _فعال بودن تایمر_
 _فعال بودن حالت خواب_
  _فعال بودن حالت فن_
  _فعال بودن حالت خشک_

1 بار
 چشمک زدن E1اتصال کوتاه / خرابی سنسور دمای اتاقتماس با تکنسین مجاز

به طور مداوم

2 بار
 چشمک زدن E2باز بودن سنسور کویل یونیت داخلیتماس با تکنسین مجاز

1 بار
چشمک زدن E4عملکرد محافظت اورلود کمپرسور / اتصال کوتاه سنسور کویل یونیت داخلیتماس با تکنسین مجاز

3 بار
چشمک زدن E5نشت گاز مبردتماس با تکنسین مجاز

6 بار
چشمک زدن E8خطای خرابی قطعاتتماس با تکنسین مجاز

به طور مداوم

4 بار
 چشمک زدن E9قطع ارتباط از فن یونیت داخلیتماس با تکنسین مجاز

چراغ‌های LED داخلی (قابل استفاده برای سری‌های P/PS): عملکرد عادی و شرایط خطا برای یونیت خنک کننده

روشن    روشن یا خاموش / چشمک زدن

جمع بندی :

در مقاله فوق به روش های رفع ارور اسپلیت دایکین تعمیرات اسپلیت های دیواری به ویژه دستگاه های اینورتر نیاز به تخصص و افراد دوره دیده برای رفع عیب خطای پیش آمده دارد و مصرف کنندگان با استفاده از قدرت تشخیص خطای خودکار می توانند با سرعت بیشتر خطای را تشخیص داده و از مشاوره متخصصین این حوزه در اصلاح آن در اسرع وقت اقدام نمایند.
