کمپرسور به عنوان قلب سیستم تبرید تراکم با توجه به ظرفیت چیلر مورد نیاز انتخاب میگردد:
چیلرهای کارنو در ظرفیتهای 5 تا 160 تن تبرید قابلیت ارائه با کمپرسورهای بسته با تکنولوژی تراکم اسکرال در مدلهای تک، دو و یا چهار مداره با توجه به ظرفیت میباشد. کمپرسور اسکرال به کار رفته در چیلرهای کارنو از برند کوپلند با توجه به ظرفیت و تعداد میباشد. چیلرهای کارنو در ظرفیت های 50 تا 1000 تن تبرید قابلیت قابلیت ارائه با کمپرسورهای نیمه بسته با تکنولوژی تراکم اسکرو در مدلهای تک، دو و یا 4 مداره با توجه به ظرفیت میباشد. کمپرسور اسکرو به کار رفته در چیلرهای کارنو از برند بیتزر و یا هنبل با توجه به ظرفیت میباشد. انتخاب کمپرسور با نرم افزار مختص هر شرکت با توجه به بار برودت واقعی مورد نیاز و شرایط آب و هوایی منطقه مورد نظر انتخاب میگردد.
اواپراتورهای چیلرهای تراکمی ساخت کارنو همگی از نوع مبدلهای به اصطلاح پوسته و لوله ( shell & tube ) میباشند. این مبدلها با مشخصات زیر تولید میگردد.
در ساخت چیلرهای هوا خنک کارنو دقت نظر در انتخاب تجهیزات جانبی مورد توجه قرار میگیرد.

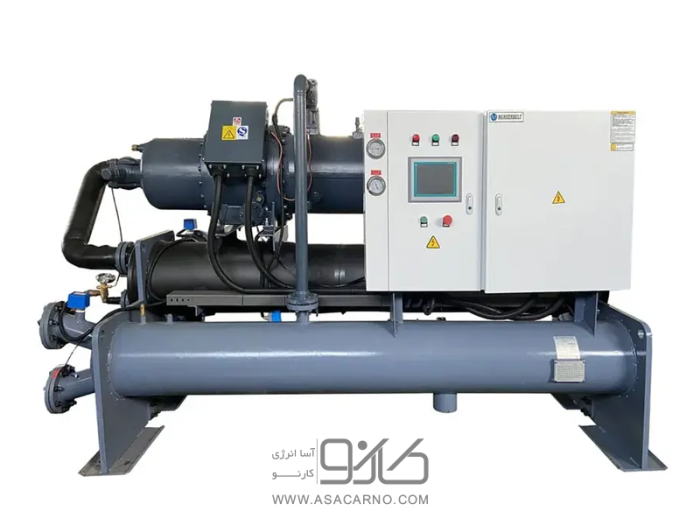

مشخصات بدنه و استراکچر چیلرهای آب خنک کارنو به شرح ذیل است:
•ستون بدنه دستگاه از مقاطع آلومینیومی طرح arosio سایز 71 به روش اکسترود
•قطعات گوشه (corner ) از جنس پلی آمید
•بدنه از ورق 1.5 میلیمتری ورق گالوانیزه
•پوشش رنگ پودری الکترواستاتیک به ضخامت 81 میکرون
کندانسور آب خنک مبدلی که با سیکل مجزایی که عموما از برجهای خنک کننده تغذیه میگردد. وظیفه تبدیل گاز فوق گرم به مایع مادون سرد را دارد و با توجه به اینکه از برجهای خنک کننده از سرمایش تبخیری بهره میبرند، استفاده در اقلیمهای با رطوبت بالا، کارایی لازم را برای این سیستم نخواهند داشت.
کندانسورهای چیلر کارنو از نوع مبدلهای به اصطلاح پوسته و لوله (shell & tube) تولید میگردد.
شیر انبساط یا اکسپنشن ولو در چیلرها به دو نوع کلی شیرهای ترموستاتیک و یا شیرهای الکترونیک انتخاب میشود. برندهای مورد استفاده این شرکت دانفوس ( Danfoss )، کرل ( Carel ) و غیره هستند.
چیلرهای کارنو قابل سفارش در دو نوع چیلرهای با کنترل مرکزی هوشمند plc و یا به صورت مکانیکی و ترموستاتیک بنا به سفارش کارفرما میباشد:
کلیه ادوات برقی به کار رفته در این چیلرها از برندهای معتبر جهانی و با در نظر گرفتن نیاز دستگاه و کاربری آن محافظتهای مورد نیاز میباشند. Plc به کار رفته از برند ( Danfoss ) و از سری mcx محصولات این شرکت مطابق با نیاز دستگاه میباشد.
کمپرسور - Compressor | تکنولوژی ایجاد تراکم | SCREW |RECIPROCATING | SCROLL | Compress Technology |
برند | Hanbell | Copeland | Froscold | Bitzer | Brand | |
نوع پوسته کمپرسور | SEMI-HERMETIC | HERMETIC | Type | |
اکونومایزر | Optional | Economizer | |
نحوه راه اندازی کمپرسور | Continuous | Direct start | Star/Delta | Part winding | Starting type | |
راه اندازی بی بار | Optional | Unload starting | |
کلید کنترل سطح روغن | Yes | Oil level switch | |
گرم کننده روغن | Yes | Oil heater | |
شیر قطع کننده خط دهش | Optional | Discharge shut - off valve | |
شیر قطع کننده خط مکش | Optional | Suction shut - off valve | |
کنترل دمای سیم پیچ موتور | Yes | Motor winding temp. control | |
کنترل جهت چرخش موتور | Yes | Motor rotation control | |
کنترل فشار/دمای روغن | Yes | Oil temp./pressure control | |
فیلتر روغن/ صافی روغن | Yes | Oil filter / Oil mesh | |
مبرد | R407c | R134a | R22 | Refrigerant kg/h | |
اواپراتور - Evaporator | نوع مبدل | Shell & Tube | Type |
توليدكننده | Carno | Manufacturer | |
لوله مسی | 5/8”, copper, wall thick. 0.8mm | Copper tube | |
بافل | PP-6 mm | Baffle | |
پوسته | carbon steel (SCH = STD) ASME B36.10 | Shell | |
صفحه نگهدار لوله | 33-40 mm - carbon steel (ST-52) – ASTM A572 | Tube sheet | |
سيال كاری | Water | Heat Transfer Fluid | |
حداقل دمای خروجی آب | 4ºC) (without glycol) (39 ºf)) | Min. outlet water temp. | |
دمای ورود آب | ( 54ºF ) (12ºC) | In. water temp. | |
دمای خروج آب | ( 44ºF ) (7ºC) | out. water temp. | |
حداکثر ضریب رسوب | 0.000018 m2 k/W | Max. fouling factor | |
فشار آزمایش (سمت مبرد) | 34bar) (500psi)) | Test pressure (refrigerant side)(NITROGEN) | |
فشار آزمایش (سمت آب) | 8bar) (120psi)) | Test pressure (water side) | |
افت فشار )سمت آب) | 0.35bar) (6psi)) | Pressure drop (water side) | |
افت فشار (سمت آب) | 10bar) (150psi)) | Max. working pressure (water side) | |
سایز اتصال ورودی/خروجی آب | (" 1/4 1- "1/2 1- "2 - " 1/2 2- "3 - "4) NPT "5 - "6 - "8 - "10 (Flange -DIN2633) | Water in. / out. connection size | |
تعداد مدار مبرد | 1| 2| 3 |4 | No. of refrigerant Circuit | |
عایق | Yes, EPDM/PE | Isolation | |
قلاب جهت بلند كردن | Yes | Hook point | |
سنسور ضد انجماد | Yes | Anti-freeze port | |
گرمکن برقی ضد یخ زدگی | Optional | Anti-freeze electric heater | |
پوشش افزایش مقاومت سطحی عایق | Optional | Special protective wrapping | |
condenser-کندانسور | نوع مبدل | Shell & Tube | Type |
توليدكننده | Carno | Manufacturer | |
لوله مسی | ”5/8, copper, wall thick. 0.8mm | Copper tube | |
بافل | PP-6 mm | Baffle | |
پوسته | carbon steel (SCH = STD) ASME B36.10 | Shell | |
صفحه نگهدار لوله | 33-40 mm - carbon steel (ST-52) – ASTM A572 | Tube sheet | |
سيال كاری | Water | Heat Transfer Fluid | |
حداقل دمای خروجی آب | 4(39)ºC (without glycol)( ºf) | Min. outlet water temp. | |
دمای ورود آب | 12(54)ºC ( ºF ) | In. water temp. | |
دمای خروج آب | 7(44)ºC ( ºF ) | out. water temp. | |
حداکثر ضریب رسوب | 0.000018 m2 k/W | Max. fouling factor | |
فشار آزمایش )سمت مبرد) | 34(500) bar (psi) | Test pressure (refrigerant side)(NITROGEN) | |
فشار آزمایش )سمت آب) | 8(120) bar (psi) | Test pressure (water side) | |
افت فشار )سمت آب) | 0.35(6) bar (psi) | Pressure drop (water side) | |
حداكثر فشار كاری )سمت آب) | 10(150) bar (psi) | Max. working pressure (water side) | |
سایز اتصال ورودی/خروجی آب | (1 1/4" - 1 1/2" - 2" - 2 1/2" - 3" - 4") NPT 5" - 6" - 8" - 10" (Flange -DIN2633) | Water in. / out. connection size | |
تعداد مدار مبرد | 1| 2| 3 |4 | No. of refrigerant Circuit | |
عایق | Yes, EPDM/PE | Isolation | |
قلاب جهت بلند كردن | Yes | Hook point | |
سنسور ضد انجماد | Yes | Anti-freeze port | |
گرمکن برقی ضد یخ زدگی | Optional | Anti-freeze electric heater | |
پوشش افزایش مقاومت سطحی عایق | Optional | Special protective wrapping | |
تابلو برق -Control Panel | مشخصات تابلو برق | IP 54 - electro static powder coating - RAL 7035 | Switch board spec. |
مشخصات برق تغذیه ورودی | V400/3 PH / 50 Hz | Main Supply Power | |
ورودی اصلی تابلو | SCHNEIDER / HYUNDAI | Main incoming device | |
كليد اتوماتيك ورودی كمپرسورها | SCHNEIDER / HYUNDAI | Compressor circuit breakers | |
كنتاكتور كمپرسورها | SCHNEIDER / HYUNDAI | Compressor contactor | |
كنترل فاز | SCHNEIDER | Phase monitoring relay | |
برند كنترلر | (Optional) DANFOSS | Controller | |
مدل کنترلر | (Optional) MCX | Controller model | |
نمایشگر كنترلر | (Optional) HMI | Human Machine Interface | |
رله ترانزیستوری | CELDUC | Solid state relay | |
ادوات تبریدی -Refregerant accessories | DANFOSS | شير برقی | Solenoid valve |
ALCO | CASTEL | شيشه بازدید (خط مایع) | Sight glass (Liquid line) | |
DANFOSS | كليد قطع فشار بالا | HPS/LPS | |
DANFOSS | كليد قطع فشار پایين | ||
IT | PENN | ALRE | سنسور ضد انجماد | Anti-freeze – STAT (manual reset) | |
O&P | فيلتر رطوبت گير | Filter drier | |
COOLMATE | جاذب ارتعاش | Vibration isolator | |
CASTEL | GMC | E.C.A | SUNHUA | شير توپی | Ball valve | |
DANFOSS | سنسور فشار بالا | HP transmitter | |
DANFOSS | ALCO | HUBA control | سنسور فشار پایين | LP transmitter | |
LRT | GMC | WIKA | گيج فشار | Liquid filled pressure gage | |
CASTEL | GMC | DANFOSS | شير یکطرفه | Check valve | |
Honeywell | كليد كنترل جریان | Flow switch | |
Carno | رسیور | RECEIVER | |
DANFOSS | سنسور دمای گاز خط دهش | Discharge gas temp. sensor | |
DANFOSS | سنسور دمای گاز خط مکش | Suction gas temp. sensor | |
CASTEL | GMC | شير اطمينان | Relief valve | |
Coolib | Frogen | DY | مبرد | Refrigerant (manufacturer) |
