کمپرسور به عنوان قلب سیستم تبرید تراکم با توجه به ظرفیت روفتاپ مورد نیاز انتخاب می‌گردد:

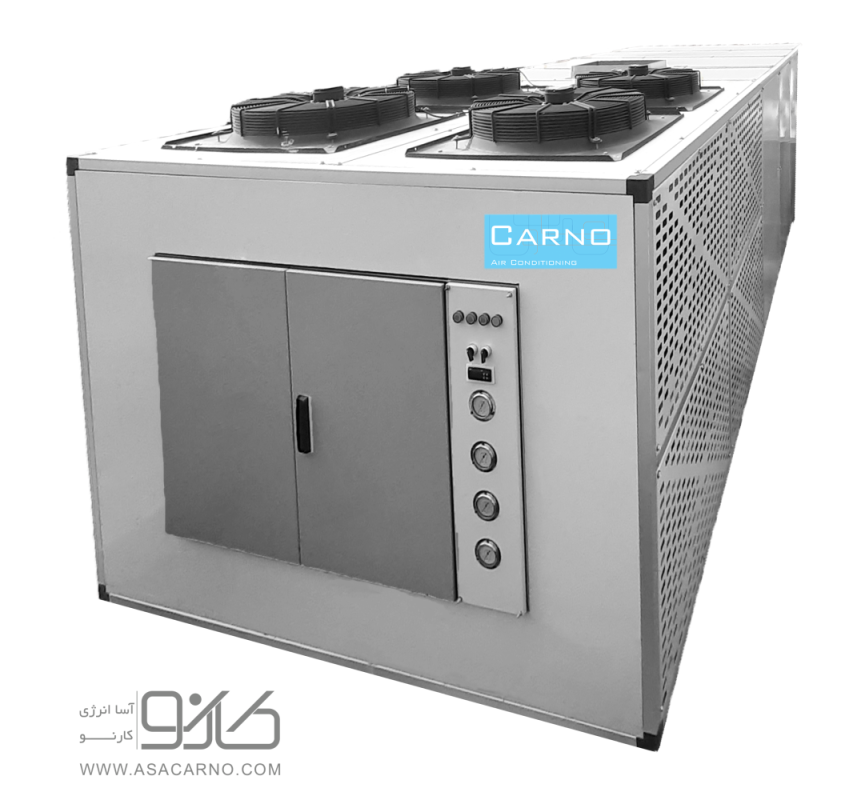

روفتاپ‌های کارنو در ظرفیت‌های 5 تا 160 تن تبرید قابلیت ارائه با کمپرسورهای بسته با تکنولوژی تراکم اسکرال در مدل‌های تک، دو یا چهار مداره با توجه به ظرفیت می‌باشد. کمپرسور اسکرال به کار رفته در روفتاپ‌های کارنو از برند کوپلند با توجه به ظرفیت می‌باشد.
فن‌های روفتاپ‌های تراکمی هوا خنک کارنو با توجه به سطح کویل کندانسورها و مقدار دبی مورد نیاز در 3 سایز 63 ، 70 ، 80 و برند های EBM ساخت آلمان، EUROVENT ساخت ایران، زیلابگ ساخت چین مورد استفاده قرار می گیرد.
کویل گرمایشی می‌تواند از نوع آبگرم، بخار و یا الکتریکی مورد استفاده قرار گیرد.
در ساخت پکیج‌های روفتاپ پشت بامی کارنو دقت نظر در انتخاب تجهیزات جانبی مورد توجه قرار می‌گیرد.
• ستون بدنه دستگاه از مقاطع آلومینیومی طرخ arosio سایز 71 به روش اکسترود
• قطعات گوشه ( corner ) از جنس پلی آمید
• بدنه از وزق 5.1 میلیمتر یورق گالوانیزه
• پوشش رنگ پودری الکترواستاتیک به ضخامت 81 میکرون
کندانسور هوا خنک مبدلی که با جریان اجباری هوا توسط فن‌های خود وظیفه تبدیل گاز فوق گرم به مایع مادون سرد را دارد و با توجه به اینکه از هوای آزاد جهت این عمل بهره می‌برد و عمکرد آن کاملا وابسته به شرایط آب و هوایی است.
کندانسورهای روفتاپ‌های کارنو از نوع مبدل‌های به اصطلاح فین اند تیوب با مشخصات ذکر شده در ذیل تولید می‌گردد.
کویل انبساط مستقیم ( DX ) روفتاپ‌های ساخت کارنو همگی از نوع مبدل‌های به اصطلاح فین و لوله Fin & tube می‌باشند. نکته قابل توجه این می‌باشد که می‌توان با قرار دادن یک شیر چهار طرفه در سیکل تراکمی و تمهیدات لازم از دستگاه به عنوان پمپ حرارتی heat pump جهت استفاده از گرمایش بهره برد البته از این حالت عموما در ایران زمانی مورد استقبال قرار می‌گیرد که دسترسی به منبع گرمایشی که با گاز تغذیه گردد نباشد و در حالت معمول از کویل‌های آبگرم و یا بخار جهت گرمایش استفاده می‌شود.
شیر انبساط یا اکسپنشن ولو در روفتاپ‌ها به دو نوع کلی شیرهای ترموستاتیک و یا شیرهای الکترونیک انتخاب می‌شود. برندهای مورد استفاده این شرکت دانفوس، کرل و غیره هستند.
روفتاپ پکیج‌های روفتاپ کارنو قابل سفارش در دو نوع با کنترل مرکزی هوشمند plc و یا به صورت مکانیکی و ترموستاتیک بنا به سفارش کارفرما می‌باشد:
کلیه ادوات برقی به کار رفته در این روفتاپ‌ها از برندهای معتبر جهانی و با در نظر گرفتن کلیه نیازهای و محافظت‌های مورد نیاز می‌باشند.
Plc به کار رفته از برند Danfoss و از سری mcx محصولات این شرکت مطابق با نیاز دستگاه می‌باشد.
یکی از مهمترین وظیفه‌های روفتاپ پکیج‌ها همانند هواسازها فیلتراسیون بر اساس ضرورت پروژه می‌باشد.
هرچه تعداد بسترهای فیلتراسیون و تراکم فیلترهای بیشتر باشد هوای خروجی از هواساز تمیزتر خواهد بود.
انواع فیلترها: فیلتر آلومینیومی، فیلتر پلیتد، فیلتر کیسه‌ای، فیلتر هپا (HEPA)، فیلتر اولپا (ULPA)
فن‌های دمنده در تهویه مطبوع و بخصوص مورد استفاده قرار گیرنده در دستگاه هواساز و روفتاپ پکیج به عنوان فن دمنده از نوع سانتریفیوژ می‌باشند.
| کویل سرمایش cooling coil | مشخصات لوله | "5/8 (Copper) | Tube spec |
| چينش كویل | F | Coil arrangement | |
| فاصله فين ها (FPI ) | 14 | 12 | 10 | 8 | Fin spacing (FPI) | |
| تعداد ردیف لوله های كویل | 04 | 03 | 02 | No. of row | |
| پوشش فين های كویل | POLYURTAIN – liquid spray 50μm Option(flooded) | Gold fin | Blue fin | Not applicable | Coating | |
| مشخصات فين | (ALUMINIUM (waved, 150-200μm | Fin spec | |
| سيال درون كویل | R134a | R407c | R22 | Fluid | |
| دمای هوای خشک/ تر ورودی | (ºC) 38.9 / 23.3 | Entering Air DB / WB Temp | |
| دمای هوای خروجی | (ºC) 70.8 /65.6 | Leaving Air DB / WB Temp | |
| سرعت مقطعی | (FPM) 450 - 550 | Face Velocity | |
| حداکثر افت فشار | (Pa) 94.7 | Max Air Pressure Drop | |
| کویل گرمایش -Heating Coil | مشخصات لوله | " 5/8 (Copper) | Tube spec. |
| چينش كویل | F | Coil arrangement | |
| فاصله فين ها (FPI ) | 14 | 12 | 10 | 8 | Fin spacing (FPI) | |
| تعداد ردیف لوله های كویل | 04 | 03 | 02 | No. of row | |
| پوشش فين های كویل | POLYURTAIN – liquid spray 50μm Option(flooded) | Gold fin | Blue fin | Not applicable | Coating | |
| مشخصات فين | (ALUMINIUM (waved, 150-200μm | Fin spec | |
| سيال درون كویل | R134a | R407C | R22 | WATER | Fluid | |
| دمای هوای ورودی | (ºC) 21 | Entering Air DB / WB Temp | |
| دمای هوای خروجی | (ºC) 40 | Leaving Air DB / WB Temp | |
| سرعت مقطعی طراحی | (FPM) 450 - 550 | Face Velocity | |
| حداکثر افت فشار | - | Max Air Pressure Drop | |
| دمای آب ورودی / خروجی بویلر | (ºC) 70/90 | CH.W Inlet/Outlet Temp | |
| فن دمنده - Fan | جهت فن | Top discharge/ Upright Discharge | Fan Direction |
| نوع فن | (Utility/ Plug Fan ) Centrifugal | Fan Type | |
| سرعت | Fixed Speed | Equipped With VSD | Fan Speed | |
| میزان صدا | (db) 84 | Fan Sound Level | |
| بازده | Min 75% | Fan Efficiency | |
| حفاظت و کلاس موتور | F | IP54 | Class | |
| سرعت چرخش | 1400 | RPM | |
| فاز / فرکانس / ولتاژ | 380 | 50 | 3 | V / Hz / Ph | |
| فیلتر - Filter | نوع فیلتر | Filter Type | Description |
| فیلتر آلومینیومی | Pre Filter | Aluminium Filter 25% Efficiency 75 Pa Air Pressure Drop |
|
| فیلتر چین دار | Secondary | Pleated Filter 40% Efficiency 125 Pa Air Pressure Drop |
|
| فیلتر کیسه ای | Secondary | Bag Filter 75% Efficiency 250 Pa Air Pressure Drop |
|
| فیلتر هپا | Optional | 97% Efficiency 250 - 450 Pa Air Pressure Drop |
|
| فیلتر اولپا | Optional | 99.99% Efficiency 250 - 450 Pa Air Pressure Drop |
|
| سازه - Structure | اجزا | Description | |
| فریم هواساز | پروفیل آلومینیوم 5 سانتیمتری فابریک اکسترود با آلیاژ 6063 | ||
| شاسی | از ورق گالوانیزه و رنگ پودری الکترواستاتیک با ضخامت مناسب | ||
| بدنه | به صورت دوجداره و همچنین تعبیه عایق به صورت یک پارچه ضخامت ورق بدنه خارجی 1.25mm و ضخامت ورق بدنه داخلی 0.6 mm |
||
| امکان دسترسی | درب بازدید با هوابندی نوار EVA و دریچه بازدید کریستال جهت بازدید عملکرد فن درب مجهز به لولای طرح Arosio |
||
| قلاب حمل | به نسبت سایز و وزن دستگاه و بر اساس مرکز ثقل طراحی می گردد | ||
| رنگ آمیزی | رنگ پودری به ضخامت 80 Mic تا 120 Mic با کوره کاموایر | ||
| عایق | از جنس الاستومری یا یونولیت و فریم به ضخامت "2 و در بدنه ها به ضخامت "1 | ||
| دمپر | دمپر آلومینیومی طرح Arosio ایتالیا از نوع تیغه مخالف (Copposite Blade Damper) در قسمت هوای تازه | ||
| تجهیزات جانبی | خروجی درین در تمام نقاط سینی درین مخصوص کویل ها چراغ روشنایی برای تمام قسمت ها |
||
| تجهیزات کنترلی انتخابی -Control equipment | کلید اختلاف فشار هوا: کامل با شلنگ و اتصالات دامنه تنظیم: 40 تا 400 پاسکال نوع کلید: قطع و وصلی (SPDT) | Honeywell | DPS400 |
| سنسور درجه حرارت کانالی طول المنت: 300 میلیمتر دامنه کارکرد: 15 الی 80 درجه سانتیگراد | Honeywell | LF20-3B54 | |
| ترموستات ضد یخ زدگی قطع و وصلی (SPDT) دامنه کارکرد 7- الی 16 درجه سانتیگراد طول المنت: 6 متر | Honeywell | FT6960-60 | |
| موتور الکتریکی دمپر دو وضعیتی با مکانیزم فنر برگشت گشتاور: 10 نیوتن متر کورس: 90 درجه زمان: 45 ثانیه | Honeywell | S1024-2POS | |
| کنترلر میکرو پروسسوری دیجیتالی با صفحه نمایشگر و قابلیت برنامه ریزی شیر سه راهه موتوری برای کویل گرم و سرد | Honeywell | XL50A-MMI | |
| کمپرسور - Compressor | تکنولوژی ایجاد تراکم | RECIPROCATING | SCROLL | Compress Technology |
| برند | Froscold | Copeland | Brand | |
| نوع پوسته کمپرسور | SEMI-HERMETIC | HERMETIC | Type | |
| اکونومایزر | Optional | Economizer | |
| نحوه راه اندازی کمپرسور | Continuous | Direct start | Star/Delta | Part winding | Starting type | |
| راه اندازی بی بار | Optional | Unload starting | |
| کلید کنترل سطح روغن | Yes | Oil level switch | |
| گرم کننده روغن | Yes | Oil heater | |
| شیر قطع کننده خط دهش | Optional | Discharge shut - off valve | |
| شیر قطع کننده خط مکش | Optional | Suction shut - off valve | |
| کنترل دمای سیم پیچ موتور | Yes | Motor winding temp. control | |
| کنترل جهت چرخش موتور | Yes | Motor rotation control | |
| کنترل فشار/دمای روغن | Yes | Oil temp./pressure control | |
| فیلتر روغن/ صافی روغن | Yes | Oil filter / Oil mesh | |
| مبرد | R407c | R134a | R22 | Refrigerant kg/h | |
| condenser-کندانسور | مشخصات لوله | "5/8 (Copper) | Tube spec |
| چينش كویل | F | V | Coil arrangement | |
| فاصله فين ها (FPI ) | 14 | 12 | Fin spacing (FPI) | |
| تعداد ردیف لوله های كویل | 4 | 3 | 2 | No. of row | |
| پوشش فين های كویل | POLYURTAIN – liquid spray 50μm Option(flooded) | Gold fin | Blue fin | Not applicable | Coating | |
| مشخصات فين | (ALUMINIUM (waved, 150-200μm | Fin spec | |
| سيال درون كویل | R134a | R407C | R22 | Fluid | |
| فن کاندانسور - Fan Condenser | برند | EBM | Zilabeg | Rosenberg | EUROVENT | Brand |
| نوع فن | External rotor / IP 54 / HyBlade / Internal thermistor | Type | |
| كنترل فن | STEP | EC (variable speed control) (Option) | Fan control | |
| قطر | 630mm |700mm |800mm | Diameter | |
| برق تغذیه | 400 / 3 / 50 | Main supply ( V / Ph / Hz) | |
| محافظ دهانه فن | yes | Wall ring | |
| گارد فلزی | yes | Finger guard | |
| پوشش | Powder coating oven baked (poly ester) | Coating | |
| تابلو برق -Control Panel | مشخصات تابلو برق | IP 54 - electro static powder coating - RAL 7035 | Switch board spec |
| مشخصات برق تغذیه ورودی | V400/3 PH / 50 Hz | Main Supply Power | |
| ورودی اصلی تابلو | SCHNEIDER / HYUNDAI | Main incoming device | |
| كليد اتوماتيك ورودی كمپرسورها | SCHNEIDER / HYUNDAI | Compressor circuit breakers | |
| كنتاكتور كمپرسورها | SCHNEIDER / HYUNDAI | Compressor contactor | |
| كنترل فاز | SCHNEIDER | Phase monitoring relay | |
| برند كنترلر | (Optional) DANFOSS | Controller | |
| مدل کنترلر | (Optional) MCX | Controller model | |
| نمایشگر كنترلر | (Optional) HMI | Human Machine Interface | |
| رله ترانزیستوری | CELDUC | Solid state relay | |
| ادوات تبریدی -Refregerant accessories | DANFOSS | شير برقی | Solenoid valve |
| ALCO | CASTEL | شيشه بازدید (خط مایع) | Sight glass (Liquid line) | |
| DANFOSS | كليد قطع فشار بالا | HPS/LPS | |
| DANFOSS | كليد قطع فشار پایين | ||
| IT | PENN | ALRE | سنسور ضد انجماد | Anti-freeze – STAT (manual reset) | |
| O&P | فيلتر رطوبت گير | Filter drier | |
| COOLMATE | جاذب ارتعاش | Vibration isolator | |
| CASTEL | GMC | E.C.A | SUNHUA | شير توپی | Ball valve | |
| DANFOSS | سنسور فشار بالا | HP transmitter | |
| DANFOSS | ALCO | HUBA control | سنسور فشار پایين | LP transmitter | |
| LRT | GMC | WIKA | گيج فشار | Liquid filled pressure gage | |
| CASTEL | GMC | DANFOSS | شير یکطرفه | Check valve | |
| Honeywell | كليد كنترل جریان | Flow switch | |
| Carno | رسیور | RECEIVER | |
| DANFOSS | سنسور دمای گاز خط دهش | Discharge gas temp. sensor | |
| DANFOSS | سنسور دمای گاز خط مکش | Suction gas temp. sensor | |
| CASTEL | GMC | شير اطمينان | Relief valve | |
| Coolib | Frogen | DY | مبرد | Refrigerant (manufacturer) | |
