پلنیوم باکس چیست؟

مقدمه

پلنیوم باکس چیست : پلنیوم (plenum) در لغت به معنای فضای اشغال شده بوسیله ماده و در تعریف ارایه شده در مبحث 14 مقررات ملی ساختمان به این شکل تعریف شده است :

محفظه ای فلزی یا ساختمانی که بخشی از سیستم توزیع و تخلیه ی هوا را تشکیل می دهد. پلنوم ممکن است دارای یک یا چند دهانه ی ورودی و یا خروجی هوا باشد. پلنیوم ها در تهویه مطبوع به باکس کانال یا جعبه اختلاط اطلاق می گردد و در حقیقت محفظه ای هست که همیشه هوا به صورت یکنواخت در آن وجود دارد و با خروجی ها و یا خروجی منفرد در سیستم توزیع هوا یا بدنه هواساز مورد استفاده قرار می گیرد.

تا انتهای این مقاله همراه تیم فنی ما باشید.

موارد استفاده پلنیوم باکس :

در صنعت ساخت دستگاه های هواساز برای سیستم های تهویه مطبوع پلنیوم ها به میکسینگ باکس نیز مشهور می باشند که برای اختلاط هوای برگشتی و هوای تازه مورد استفاده قرار می گیرد.

پلنیوم ها در سیستم های توزیع هوا ،بسیار پرکاربرد می باشند . در تهویه مطبوع  صنعتی  معمولا در خروجی هوارسان ها برای تقسیم هوا به چند زون مختلف مورد استفاده قرار می گیرند و همچنین در اتصال چند لوله یا کانال تخلیه به وسیله یک فن اگزاست.

در تهویه مطبوع خانگی نیز میتوان انواع پلنیوم باکس ها را به وفور مشاهده کرد در ادامه به تعدادی از پر مصرف ترین کاربردهای آنها اشاره می کنیم .

پلنیوم باکس در داکت اسپلیت :

در سیستم های اسپلیت کانالی یا همون داکت اسپلیت در خروجی دستگاه ها در قسمت دهش برای تقسیم و توزیع هوا مطابق با سایز دهانه دستگاه و تعداد خروجی ها ساخته و نصب می گردند و در قسمت مکش هم برای اتصال کانال های مکش به ورودی دستگاه قابل بهره گیری می باشند .

پلنیوم باکس در فن کویل ها :

از اونجایی که فن کویل ها هم ساختاری شبیه سیستم های داکت اسپلیت دارند ، استفاده از پلنیوم باکس ها مشابه سیستم داکت اسپلیت می باشد البته شایان ذکر است که منظور از فن کویل ، فن کویل کانالی می باشد.

پلنیوم باکس دریچه خطی (اسلات):

دریچه های خطی اسلات نیاز به پلنیوم باکس مخصوص طبق ابعاد دریچه و توصیه شرکت های دریچه سازی دارند که یکی از پر استفاده ترین نوع پلنیوم ها در صنعت تهویه مطبوع می باشند.

پلنیوم باکس دریچه های سقفی :

دریچه های سقفی هم همانند دریچه های خطی نیازمند یه باکس می باشند که اصطلاحا پلنیوم باکس دریچه سقفی نامیده می شوند.

جنس پلنیوم باکس ها در تهویه مطبوع :

جنس پلنیوم ها در تهویه مطبوع معمولا از ورق گالوانیزه می باشد و در برخی موارد در پلنیوم باکس های سایز کوچک از جنس ورق های پیش عایق پلی اورتان نیز می توان استفاده کرد.

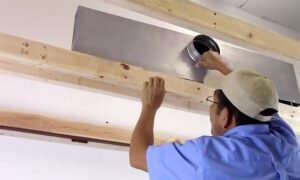

طراحی و سفارش پلنیوم باکس ها :

طراحی پلنیوم باکس ها هم مانند کانال ها و دریچه های توزیع وابسته به سرعت هوا و مقدار نویز مورد بررسی و طراحی قرار میگیرد. در تعداد و سایز خروجی ها مطابق با حجم هوادهی سیستم و طراحی توزیع هوا صورت میگرد در ادامه چند مثال ساده از نمونه های پر کاربرد طراحی پلنیوم باکس برای سیستم های داکت اسپلیت آورده می شود.

برای مثال بسیاری از دستگاه های داکت اسپلیت 36000 یا 3 تن دارای 1200 cfm  یا فوت مکعب بر دقیقه  دبی خروجی هوا با قدرت تحمل 50 تا 70 پاسکال را دارند . فرض می شود که فضاهای مورد تهویه شامل 4 زون مساوی می باشد از نظر بار سرمایش و گرمایش و می خواهیم از کانال فلکسی بل با طول مجاز برای هوادهی این فضاها استفاده کنیم . با توجه به این مطلب که هر دریچه حدود 300 فوت مکعب بر دقیقه خروجی هوادهی دارد پیشنهاد میگردد برای حفظ سرعت مناسب و غلبه بر افت فشار کانال با قطر 8 اینچ مورد بهبرداری قرار گیرد که در این صورت پلنیوم باکس ما باید 4 خروجی 8 اینچ با فواصل یکسان داشته باشد و همچنین عمق مناسب یرای تامین 1200 cfm  هوای خروجی دستگاه می باشد.

ساخت و نصب پلنیوم باکس :

پس از مرحله طراحی نوبت به ساخت پلنیوم باکس می رسد . در ساخت پلنیوم باکس باید دقت مناسب و کافی را در مراحل ساخت انجام شود که کمترین میزان نشتی را داشته باشد. استفاده از ورق با ضخامت مناسب یکی از المان بسیار مهم در ساخت پلنیوم باکس می باشد که میتوان از جداول استاندارد مبحث 14 مقررات ملی استفاده کرد .

ساخت با کیفیت و نصب با دقت با اتصالات مناسب می تواند کاهش صدا و تلفات و نشتی را به حداقل میزان برساند.

قیمت پلنیوم باکس :

قیمت پلنیوم باکس مشخصا متشکل از متریال و اجرت می باشد از آنجایی که پلنیوم باکس ها عموما از ورق گالوانیزه تشکیل شده اند ، قسمت عمده قیمت این تجهیز متاثر از قیمت ورق گالوانیزه می باشد. محاسبه قیمت ورق بسیار ساده می باشد فقط لازم است شما با توجه به ابعاد پلنیوم باکس ، سطح مورد نیاز را محاسبه کرد و پس از انتخاب ضخامت مورد تایید نسبت به ابعاد پلنیوم باکس با مراجعه به جدول ضخامت ورق برای کانال ها در مبحث 14 مقررات ملی ساختمان میتوان وزن ورق مورد نیاز را محاسبه و با قیمت روز هزینه متریال را برآورد نمود  البته بدیهی می باشد با توجه به ظرافت و زمان ساخت پلنیوم باکس نسبت ابعاد و تعداد خروجی ها قیمت اجرت آن متفاوت می باشد .

عایق در پلنیوم باکس ها :

همیشه این سوال به وجود می آید که آیا وجود عایق در پلنیوم باکس ضروری می باشد یا نه . در مقررات ملی ساختمان زمانی که اختلاف دمای سیال داخل کانال یا لوله بیشتر از 8 درجه سانتیگراد می باشد نیاز به عایق کاری وجود دارد و موضوع دیگر حایز اهمیت وجود رطوبت در هوا می باشد. که سطح سرد بدون عایق با هوای مرطوب باعث ایجاد قطرات آب و کندانس می گردد. البته محاسبه ضخامت و نوع عایق با توجه به پارامترهای مختلف مطابق با جداول حاضر قابل محاسبه می باشد.

جمع‌بندی

در پاسخ به این سؤال که پلنیوم باکس چیست، می‌توان گفت این تجهیز یک بخش حیاتی و تخصصی در سیستم تهویه مطبوع محسوب می‌شود. بدون وجود آن، سیستم توزیع هوا نمی‌تواند عملکرد مطلوبی داشته باشد و احتمالاً ساکنان با نارضایتی از میزان صدا، جریان نامتوازن هوا یا مصرف زیاد انرژی مواجه خواهند شد. طراحی دقیق، انتخاب درست و نصب اصولی پلنیوم، می‌تواند تأثیر چشمگیری در ارتقای کیفیت هوای داخلی ساختمان‌ها داشته باشد.
