معرفی و بررسی انواع سیستم وی ار اف: سیستم های اسپلیت مرکزی یا وی ار اف را می‌توان از چند منظر مورد بررسی قرارداد .
ابتدا این سیستم را از منظر نوع یونیت داخلی و محل های مناسب نصب آن ها می‌توان بررسی کرد .
-
یونیت داخلی دیواری وی ار اف Wall Mounted Unit
یونیت های داخلی دیواری ، پنل هایی هستند که برروی دیوار نصب می‌گردند . کاربرد آن ها در فضاهایی است که ارتفاع سقف کوتاه باشد یا ساختمان فاقد سقف کاذب بابت پنل های زیر سقفی باشد، به یاد داشته باشید در سقف های بالاتر از 5/3 متر ارتفاع استفاده از یونیت های دیواری سیستم وی ار اف توصیه نمی‌شود .
-
یونیت داخلی کاستی وی ار اف Fully Flat Cassette
یونیت های داخلی کاستی سیستم وی ار اف VRF دارای قاب دکوراتیو میباشد و دارای پنل هایی با ابعاد 60 در 60 بابت نصب در تایل های سقف کاذب یا ابعاد 95*95 می‌باشند که همگی دارای پمپ درین می‌باشند.
زمانی که پنل کاستی وی ار اف 60 در 60 در تایل سقف کاذب نصب می‌شود به علت دسترسی کامل تایل به سقف کاذب نیازی به دریچه ی بازدید نیست ولی در سقف های دیگر حتما باید از دریچه بازدید کنار دستگاه به ابعاد 30 در 30 سانتی متر استفاده گردد.
معمولا با استفاده از پنل هایی با ابعاد 95 در 95 سانتی متر با بازکردن قاب دستگاه دسترسی کامل به دستگاه خواهید داشت و این قابلیت باعث میگردد نیازی به دریچه ی بازدید کنار دستگاه نباشد .
این قابلیت تنها در پنل های کمپانی دایکین ژاپن با مدل FXFQ موجود میباشد .
از دیگر مدل های پنل های کاستی ، پنل های کاستی دو طرفه
( 2- Way blow ceiling mounted cassette )
و پنل های کاستی یک طرفه ( Ceiling mounted corner cassette ) که پنل های دو طرفه بهتر است در راه روهایی با طول زیاد و عرض کم استفاده گردد و پنل های کاستی یک طرفه در فضاهایی نصب گردد که در گوشه ای از سقف کاذب باشد .
به یاد داشته باشید استفاده از تمامی مدل های یونیت های داخلی کاستی در سقف های با ارتفاع بیشتر از 5/3 متر توصیه نمی‌شود .
-
یونیت داخلی سقفی توکار وی ار اف
یونیت های داخلی سقفی توکار به علت فشار استاتیکی پایین در حدود 20 پاسکال ، صدایی بسیار پایینی دارد و در اتاق های استراحت و فضاهایی که نیاز به سکوت دارد ، بسیار پر کاربرد میباشد .
یونیت های داخلی سقفی توکار وی ار اف برند دایکین ژاپن با نام تجاری FXDQ با ارتفاع 20 سانتی متر میباشد و دارای پمپ درین هستند .
-
یونیت داخلی کانالی
یونیت های داخلی کانالی به دو دسته ی با فشار متوسط ( Medium Static pressure ) و با فشار بالا ( High Static pressure ) بر اساس فشار استاتیکی فن تقسیم می‌شوند .
بر اساس محاسبات طراح تاسیسات مکانیکی هرچه طول کانال کشی سیستم و ارتفاع سقف بلندتر باشد به فشار استاتیکی بیشتری نیاز داریم که این فشار استاتیکی باعث افزایش دسیبل خروجی از دستگاه می‌شود .
پس در حالت کلی بهتر است از یونیت های داخلی وی ار اف با فشار بالا ( High Static pressure )
بیشتر در فضاهای تجاری و عمومی استفاده گردد و از دستگاه با فشار متوسط
( Medium Static pressure ) در منازل مسکونی ، اداری و … استفاده شود .

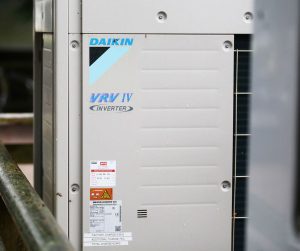

لازم به ذکر است یونیت های داخلی کانالی با فشار متوسط سیستم وی ار وی کمپانی دایکین
( VRV Daikin ) با نام تجاری FXSQ عرضه میگردد و می‌توان از روی ترموستات فشار استاتیکی آن را از 30 تا 150 پاسکال بنا به شرایط ساختمان تغییر داد که این امر انقلابی در صنعت تهویه مطبوع دنیا به شمار می‌آید.
-
یونیت داخلی زمینی سیستم وی ار اف
یونیت داخلی زمینی سیستم وی ار اف به دو صورت روکار و توکار وجود دارد . مدل توکار پنل زمینی بدون قاب دکوراتیو میباشد و بایستی با المان معماری پوشیده شود ، مدل روکار دارای قاب دکوراتیو میباشد .
درکل مدل زمینی از کم کاربردترین یونیت های داخلی سیستم وی ار اف میباشد و به دلیل اینکه اغلب کشور ما آب و هوای معتدل و گرم دارد بهتر است از پنل هایی استفاده گردد که از بالا هوا را وارد فضا نماید و دستگاه هایی که از زمین دهش را انجام می دهند به علت چگالی بیشتر هوای سرد ، هوای خنک به درستی در محیط به چرخش در نمی‌آید .
حال پس از بررسی یونیت های داخلی ، سیستم وی ار اف را از منظر یونیت خارجی به صورت اجمالی بررسی می‌نماییم .
بیشتر: دایکین DAIKIN
-

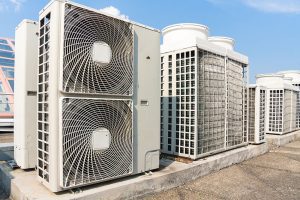

یونیت خارجی سیستم وی ار اف به صورت دو لوله
مورد بعدی از انواع سیستم وی ار اف سیستم دو لوله است. عمده ی سیستم های وی ار اف که در دنیا استفاده می‌شود از سیستم دو لوله میباشد که یک لوله ی مسی آن را مایع ( Liquid ) و یک لوله مسی دیگر آن گاز ( Gas ) میباشد که این لوله های مسی مایع و گاز یا رفت و برگشت از کمپرسور به اواپراتور ها وظیفه رساندن مبرد به پنل ها از کمپرسور و برعکس را دارد .
در این سیستم ، یک ترموستات به عنوان ترموستات اصلی توسط کاربر مشخص میگردد و تغییر حالت در پنل های داخلی از سرمایش به گرمایش و برعکس توسط آن ترموستات اصلی انجام می‌پذیرد .
-
یونیت خارجی سیستم وی ار اف با سه لوله ( Heat recovery )
در سیستم وی ار اف Heat recovery شما می‌توانید یکی از یونیت های داخلی را برروی گرمایش و دیگری را برروی سرمایش استفاده نمایید، بنابراین می‌توان سرمایش و گرمایش را به طور همزمان استفاده کرد .
با این سیستم هزینه ی لوله کشی سیستم وی ار اف شما بالاتر می‌رود و به این دلیل این سیستم کاربرد محدودتری دارد .
کاربردهای سیستم Heat recovery وی ار اف اغلب در هتل های لوکس ، بیمارستان ها و مکان هایی میباشد که نیاز به گرمایش و سرمایش هم زمان دارند .
نتیجه گیری
در این مقاله با انواع سیستم وی ار اف و مدل های مختلف یونیت های خارجی آشنا شدیم و بررسی کردیم که هر یونیت وی ار اف بهتر است در کدام فضاها استفاده گردد تا نتیجه ی بهتری از این سیستم لوکس و محبوب در دنیا بگیریم .
