سیکل تبرید شامل کمپرسورهای روتاری دوقلو (TWIN ROTARY) با راندمان بالا، طول عمر زیاد و قدرت بیشتر، صدا و لرزش کمتر و همچنین کاهش قابل توجه مصرف انرژی

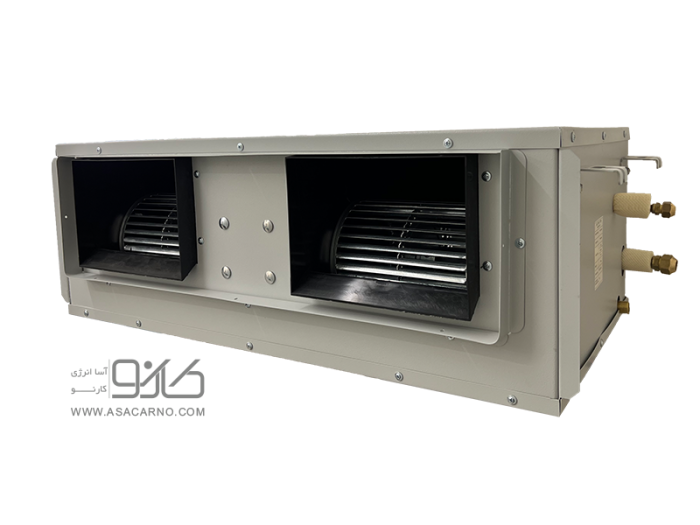

طراحی مجموعه فن و الکتروموتور دستگاهها بر اساس نمودار عملکرد فن و با در نظر گرفتن بهترین نقطه کاری فنها از نظر راندمان، سطح صدا و نیز دستیابی به بالاترین فشار استاتیک با استفاده از فنهای پروانه گالوانیزه انجام شده است.
الکتروموتورها به صورت سفارشی جهت برآورده کردن نیازهای فنی به خصوص عملکرد کم صدا طراحی شده اند.
استفاده از هوزینگ ABS باعث کاهش قابل توجه سطح صدا گردیده است.
جهت راحتی در نصب، با در نظر گرفتن کلیه محدودیتها و استانداردهای طراحی، ابعاد دستگاه تا حد ممکن کاهش یافته است به طوری که در مدلهای رایج، ارتفاع یونیت داخلی (هواساز) حداکثر 30 سانتی متر میباشد.
همچنین به جهت آسان شدن تعمیرات و نگهداری، طراحی یونیت خارجی به گونهای انجام شده است که دسترسی به فضای کمپرسور و سایر اجزا از سه طرف امکان پذیر میباشد.
در یونیتهای داخلی دسترسی به جعبه برق از زیر دستگاه میباشد که باعث کمتر شدن فضای مورد نیاز سرویس و نگهداری شده است.
سیستم داکت اسپیلت کارنو در هنگام قطع ناگهانی برق، سیستم میتواند به صورت اتوماتیک با آخرین تنظیمات موجود، در حافظهاش مجددا راه اندازی شود.
سیستم داکت اسپیلت کارنو با بهرهگیری از گاز R410a و کمپرسورهای روتاری دو قلو و همچنین قرار گرفتن در بهترین نقطه عملکرد سیکل تبرید و با در نظر گرفتن حداکثر و حداقل دمای کاری دستگاه بر اساس الزامات استاندارد ISO13253 ، طراحی شده است که میزان راندمان دستگاه افزایش و کاهش مصرف انرژی را برای مصرف کننده ها به ارمغان آورده است.
کویلها مطابق با شرایط کاری استاندارد مذکور و با استفاده از نرم افزار پیشرفته محاسبات کویل طراحی شدهاند.
گاز R410a از مبردهای دوستدار محیط زیست است که در سالهای اخیر جهت جلوگیری از تخریب لایه ازون مورد توجه سازمانهای استاندارد بین المللی و تولید کنندگان تراز اول سیستمهای تهویه مطبوع قرار گرفته است.
از ویژگیهای دیگر این مبرد، فشار 1/6 برابری نسبت به مبردهای نسل قدیمی تر میباشد که البته این امر باعث کاهش میزان جا به جای مورد نیاز در مکانیزم کمپرسورها شده است و در نتیجه باعث کاهش مصرف انرژی و افزایش راندمان میگردد.
داکت اسپلیت کارنو جهت رفاه حال مصرفکننده و آسایش هر چه بیشتر ایشان اقدام به استفاده از ترموستاتهای دیجیتال با قابلیت اتصال به شبکه وای فای خانگی و کنترل از راه دور میباشد. از دیگر ویژگیهای این ترموستاتها می توان به طراحی مدرن و کاربری آسان صفحه نمایشگر و همچنین کنترل دقیق دمای محیط در حالت سرمایش ( کمپرسور ) و گرمایش ( کویل آب گرم ) نام برد.
سیستم داکت اسپیلت کارنو با کویلهای اواپراتور و کندانسور با فینهای دارای پوشش هیدروفیلیک و یا به اصطلاح (Gold Fin) تولید میگردد.
این پوشش آبی رنگ در مقابل قطرات آب، رسوبات نمکی و اسیدی مقاوم است. به خصوص روی کویل کندانسور که با فینهای پوششدار تولید میشوند ، تجمع قطرات آب و گرد و غبار به حداقل میرسد که این امر باعث حفظ راندمان دستگاه، سرویس و نگهداری آسان و در نتیجه باعث افزایش طول عمر دستگاه میگردد. جلوگیری از خوردگی در مقابله با آلودگی ها، ریزگردها و خطرات بارانهای اسیدی از ویژگیهای این پوشش میباشد.
امکان لوله کشی طولانی بین یونیت داخلی (هواساز) و یونیت خارجی (کندانسور) که این امر موجب میشود که یونیت خارجی (کندانسور) سیستم داکت اسپیلیت کارنو در قسمت بام ساختمانهای بلند نیز امکان نصب داشته باشند و نیازی به اشغال فضای بالکن این ساختمانها نباشد.
جهت جدا کردن ذرات معلق و آلودگیها از هوا و تامین هوای تمیز و سالم، در همهی یونیتهای داخلی، فیلترهایی از جنس پلی پروپیلن راندمان بالا استفاده شده است.
این فیلترها افت فشار کمی دارند و به راحتی توسط استفاده کنندگان قابل شستشو هستند.
با توجه به فشار استاتیکی بالا در یونیت داخلی کارنو (هواساز)، هوای مطبوع میتواند به دورترین نقاط در فضای شما برسد و امکان کانال کشی طولانی در فضاهای با متراژ بالاتر و حتی استفاده از کانالهایی با افت فشار بالاتر مانند کانالهای انعطاف پذیر (Flexible Duct) را نیز امکانپذیر مینماید.
استفاده از تکنولوژی روز آلمان با استاندارد تست UV برای تاب آوری رنگ بدنه دستگاه در مقابل نور خورشید در داکت اسپیلتهای کارنو
با توجه به مقرون به صرفه بودن هزینه انرژی گاز طبیعی در کشور ایران، داکت اسپلیتهای کارنو با کویل آب گرم که از موتورخانه و یا پکیج گرمایش دیواری تغزیه میگردد، قابل ارائه میباشد.
از خصوصیتهای این کویلها می توان به استفاده از فینهای موجدار جهت افزایش راندمان و سطح هوا با مبدل، نصب آسان به روی فلنچ دهش یونیت داخلی و عدم نیاز به فریم مجزا اشاره کرد.
کویلهای آب گرم داکت اسپلیت کارنو مطابق با ظرفیت و توان گرمایش هر دستگاه طراحی و ساخته میشود. البته شایان ذکر میباشد امکان درخواست کویلها با ظرفیت بالاتر و همچنین تعداد ردیف بیشتر برای مناطق سردسیر کشور و استفاده به عنوان پیش گرمایش هوای تازه به صورت سفارشی وجود دارد.
یونیت داخلی یونیت خارجی | واحد | CDM24FAV1 CDM24RAV1 | CDM30FAV1 CDM30RAV1 | CDM36FAV1 CDM36RAV1 | CDM42FAV1 CDM42RAV1 | CDM48FAV1 CDM48RAV1 | CDM60FAV1 CDM60RAV1 |
---|---|---|---|---|---|---|---|
ظرفیت سرمایش | Btu/hr | 24000 | 30000 | 36000 | 42000 | 48000 | 60000 |
برق ورودی | V/ph/Hz | 220/1/50 | 400/3/50 | 400/3/50 | |||
توان مصرفی | KW | 2.43 | 3.7 | 4.15 | 10.5 | 14.1 | 17.5 |
آمپر مصرفی | A | 9 | 11 | 14 | 16 | 8 | 9.8 |
گاز مبرد | R410a | ||||||
سایز لولههای مسی (رفت) | inch / mm | 3/8 / 9.52 | 1/2 / 12.7 | ||||
سایز لولههای مسی (برگشت) | inch / mm | 5/8 / 15.88 | 3/4 / 19.05 | ||||
سایز لوله های درین | inch / mm | 3/4 / 19.05 | |||||
میزان هوادهی یونیت داخلی (کم/متوسط/زیاد) | CFM | 850/800/740 | 980/913/845 | 1200/1120/950 | 2200/1850/1600 | ||
فشار استاتیک خارجی | Pa | 40-60 | 60-80 | 60-100 |
|||
میزان صدا یونیت داخلی (کم/متوسط/زیاد) | dBa | 45/43/40 | 45/43/41 | 47/44/42 | 52/50/48 | ||
ابعادیونیت داخلی (عمق. عرض. ارتفاع) | mm | 450*910*300 | 450*1050*300 | 650*1260*300 | |||
ابعاد یونیت خارجی (عمق. عرض. ارتفاع) | mm | 363*845*702 | 410*946*810 | ||||
وزن یونیت داخلی | Kg | 35 | 38 | 47 | |||
وزن یونیت خارجی | Kg | 53 | 70 | 80 | 88 | 93 | |
حداکثر لولهکشی مسی افقی | m | 25 | 30 | 35 | |||
حداکثر لولهکشی مسی عمودی | m | 20 | 20 | 25 | |||
بازدهی دستگاه | EER | 2.1 | 2 | 2.1 | 2.68 | 2.1 | |
دمای محیط بیرونی | C | 19 ~ 45 |
