کوره احتراق از ورق استنلس استیل 304 مقاوم در برابر آتش DIN 1 4548 به ضخامت 2.5 می باشد
مشخصات تیوپ : از جنس مانیسمان DIN 17175 – ST 35.8 مقاوم در برابر آتش ،اتصال از طریق جوش قوس الکتریکی سه پاس
مشخصات الکترود : مطابق با استاندارد ASTM-7018-6010
وظیفه اصلی مشعل تنظیم نسبت سوخت و هوا و ایجاد شعله مناسب و احتراق کامل می باشد. مشعل به کار گرفته شده در کوره هوای گرم انرژی از نوع اجباری تک مرحله ای می باشند که مطابق با استانداردها 4788 DINمشعل های گازی( و51603-DIN(مشعل های گازوییلی( طراحی شده اند. از دیگر ویژگی های مشعل ها می توان به موارد زیر اشاره کرد:
مشعل های مورد استفاده در کوره های هوای گرم کارنو از برند ایران رادیاتور می باشند .
فن های دمنده در تهویه مطبوع و بخصوص مورد استفاده قرار گیرنده در دستگاه هواساز و روفتاپ پکیج به عنوان فن دمنده از نوع سانتریفیوژ می باشند .
فیلتر آلومینیومی، فیلتر پلیتد
تابلو برق مورد استفاده در کوره های گرم کارنو جهت تامین برق امن برای فن دمنده دستگاه تعبیه گردید و شامل تجهیزات زیر می باشد:

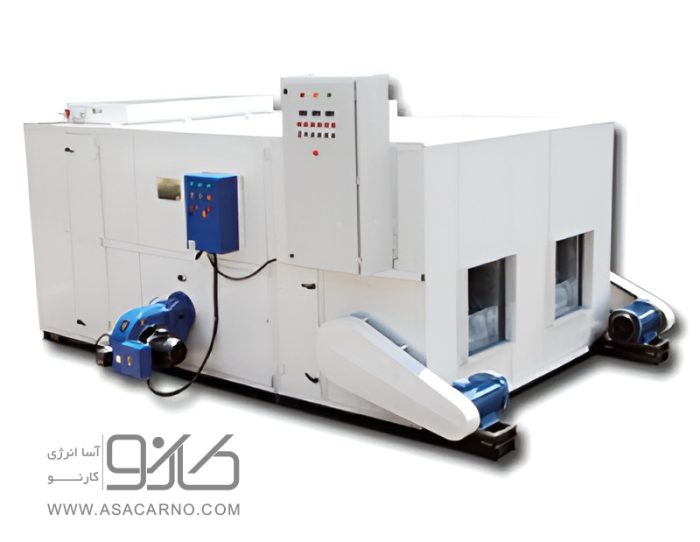

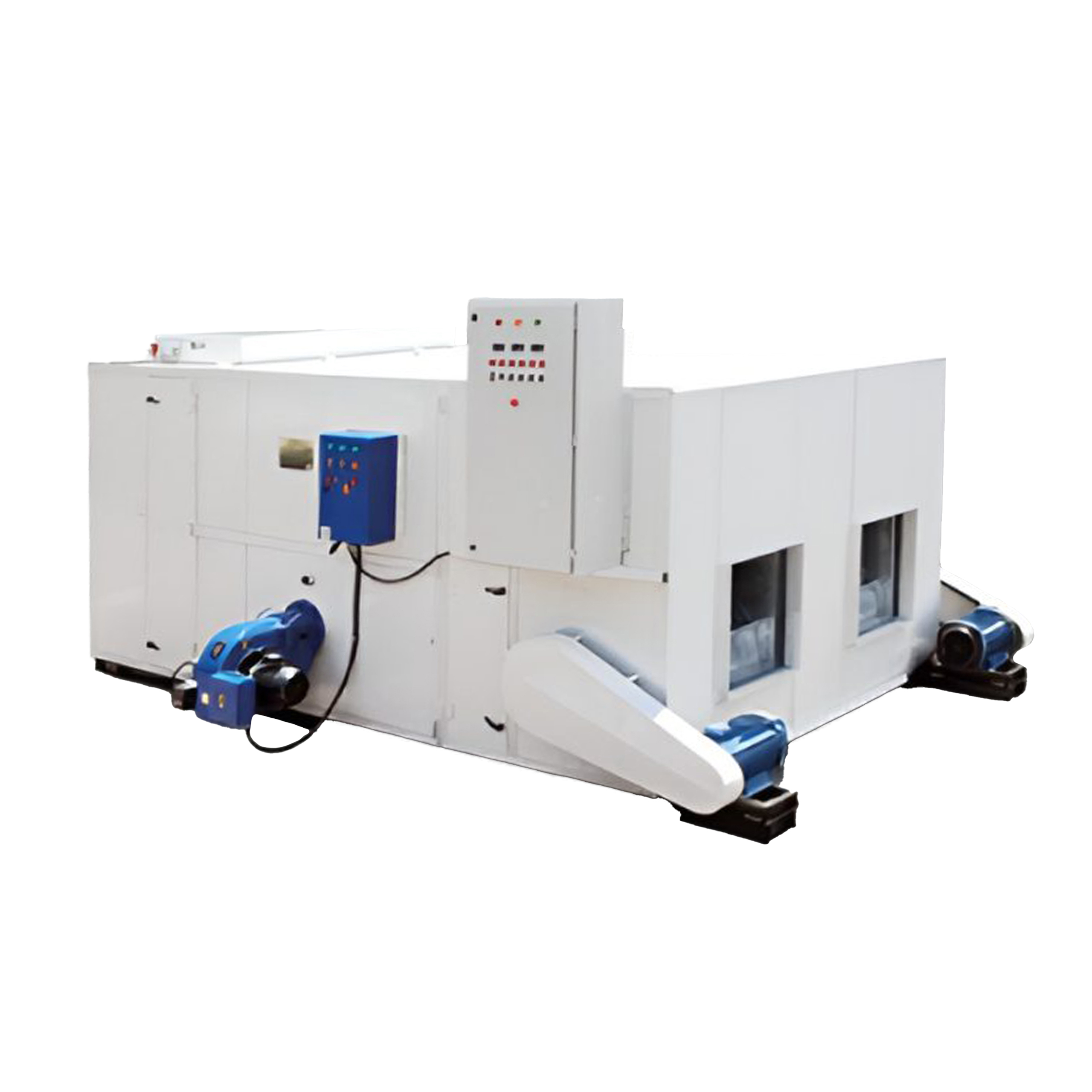

کوره هوای گرم کارنو دارای کنترل پنل به جهت حفظ کنترل دمای کوره با قابلیت نصب ترموستات جهت کنترل دمای محیط
شرح مشخصات-Technical Specification | |||
---|---|---|---|
کوره احتراق - Combustion furnace | مشخصات تیوپ | DIN 17175 - ST 35.8 | Tube spec |
جنس کوره احتراق | Stainless Steel 304 | Combustion furnace | |
ضخامت | 2.5mm | thickness | |
مشخصات الکترود | ASTM-7018-6010 | Electrode specifications | |
فن دمنده - Fan | جهت فن | Top discharge / Upright Discharge | Fan Direction |
نوع فن | Utility / Centrifugal | Fan Type | |
سرعت | Equipped With VSD Optional | Fan Speed | |
میزان صدا | 84db | Fan Sound Level | |
بازده | 75%Min | Fan Efficiency | |
حفاظت و کلاس موتور | F IP54 | Class | |
سرعت چرخش | 1400 | RPM | |
فاز / فرکانس / ولتاژ | 380 / 50 / 3 | V / Hz / Ph | |
فیلتر - Filter | نوع فیلتر | Description | |
فیلتر آلومینیومی | Aluminium Filter 25% Efficiency 75 Pa Air Pressure Drop |
||
فیلتر چین دار | Pleated Filter 40% Efficiency 125 Pa Air Pressure Drop |
||
سازه - Structure | اجزا | Description | |
فریم هواساز | پروفیل آلومینیوم 5 سانتیمتری فابریک اکسترود با آلیاژ 6063 | ||
شاسی | از ورق گالوانیزه و رنگ پودری الکترواستاتیک با ضخامت مناسب | ||
بدنه | به صورت دوجداره و همچنین تعبیه عایق به صورت یک پارچه | ||
ضخامت ورق بدنه خارجی ورق گالوانیزه 1.25mm , و ضخامت ورق بدنه داخلی ورق سیاه 2.5mm | |||
امکان دسترسی | درب بازدید با هوابندی نوار EVA و دریچه بازدید کریستال جهت بازدید عملکرد فن | ||
قلاب حمل | به نسبت سایز و وزن دستگاه و بر اساس مرکز ثقل طراحی می گردد | ||
رنگ آمیزی | رنگ پودری به ضخامت 80 Mic تا 120 Mic با کوره کاموایر | ||
عایق | از جنس الاستومری یا یونولیت و فریم به ضخامت 2” و در بدنه ها به ضخامت 1” | ||
دمپر ورق گالوانیزه طرح Arosio ایتالیا در قسمت هوای تازه | |||
مشعل | نوع احتراق | Direct Fire | Combustion Type |
برند | Iranradiator | Brand | |
نوع مشعل | Fan | Type | |
نوع سوخت | Gas / Gasoline | Fuel type | |
تابلو برق -Control Panel | مشخصات تابلو برق | IP 54 - electro static powder coating - RAL 7035 | Switch board spec |
V400 /3 PH / 50 Hz | |||
ورودی اصلی تابلو | HYUNDAI / LS | Main incoming device | |
كنتاكتور | LS / HYUNDAI | Compressor contactor | |
كنترل فاز | SHIVA | Phase monitoring relay | |
ترموستات محیطی | honeywell (Optional) | Thermostat | |
ترموستات دمای کوره | yes | temp sensor |
