یکی از رایج‌ترین انتخاب سیستمهای تهویه خانگی در بازار ایران برای سازندگان داکت اسپلیت می‌باشد. ویژگی‌های منحصر به فرد شامل امکان سرمایش و گرمایش چند زون به طور همزمان با یک یونیت، قابلیت تامین سرمایش برای نقاط بسیار گرمسیر و یا با رطوبت بالا که امکان استفاده از تجهیزات سرمایش تبخیری نمی‌باشد، قابلیت اتصال کویل آب گرم برای استفاده گرمایشی بدون هزینه انرژی قابل ملاحظه‌ای و مزایایی از این دست محبوبیت این تجهیز را افزایش داده است. در مقاله ارورهای داکت اسپلیت مدیا تلاش می‌کنیم نحوه ی عیب یابی و رفع ارور این دستگاه را شرح دهیم.

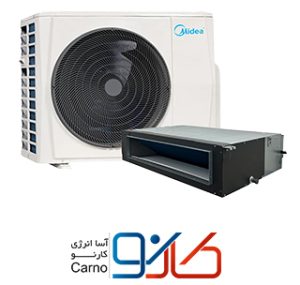

ارورهای داکت اسپلیت مدیا سری X
این سری از داکت اسپلیت فول اینورتر مدیا مجهز به سیستم عیب‌یابی و ارورهای داکت اسپلیت مدیا سری X هوشمند می‌باشد. به این صورت که خطایی در عملکرد دستگاه رخ دهد، صفحه نمایشگر ترموستات کد خطا مربوطه را نمایش می‌دهد و شما می‌توانید با مراجعه دفترچه راهنما به عیب یابی و شناسایی منبع خطا و رفع آن مراجعه کنید. برای آشنایی با تعدادی از خطا های مربوطه توضیحات اجرایی را در ادامه آموزش می‌دهیم :
کد خطا های داکت اسپلیت مدیا سری X

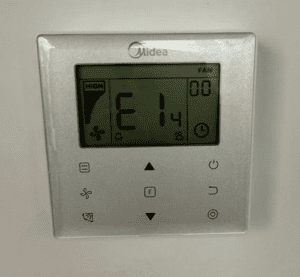

کد خطا E1
از خطا های رایج در دستگاه داکت اسپلیت فول اینورتر مدیا می‌باشد. توضیحات دفترچه راهنما شامل عبارت ODU communication fault است که نشان دهنده خطای ارتباطی یونیت خارجی می‌باشد (ODU=OUTDOOR UNIT). تجربه نشان داده که در زمانی که برق قدرت ورودی به یونیت خارجی قطع است و یا دارای ولتاژی پایین تر از حد مجاز باشد، این خطا اتفاق می‌افتد. این خطا با همین کد برای یونیت‌های از 12000 تا 54000 بی تی یو در ساعت و برای هر دوسری 2 و سری 3 این تجهیزات کد ثابتی دارد.
کد خطا E2
این خطا فقط در ظرفیت‌های بیش از 2 تن تبرید داکت اسپلیت فول اینورتر مدیا می‌باشد و مربوط به T1 sensor error است. این سنسور در ورودی یونیت داخلی برای اندازه گیری دمای هوای مکش اواپراتور جانمایی شده است. اندازه گیری دمای مبرد خروجی و تست سنسور از امور پیشنهادی برای رفع این خطا می‌باشد.
کد خطا E3
این خطا در دستگاه های سری 2 و 3 تا ظرفیت 2 تن تبرید عبارت IDU fan stall fault در توضیحات مربوط به این خطا آورده شده که نشان دهنده عملکرد نا مناسب فن یونیت خارجی می‌باشد. خاطر نشان می‌گردد که فن این دستگاه از نوع دی سی می‌باشد و امکان تست مستقیم آن وجود ندارد. با بررسی عملکرد آن و یا تست با منابع تغذیه میتوان از صحت عملکرد فن اطمینان حاصل پیدا کرد. البته گاهی به علت وجود گرد و غبار و آلودگی‌ها و همچنین گیر با اشیای خارجی این خطا پیش می‌آید. در دستگاه‌های بیش از 2 تن هم سری 2 و هم سری 3 عبارت T2 sensor error را داریم. محل این سنسور طبق دیاگرام ارایه شده بروی کویل یونیت داخلی با اواپراتور می‌باشد که برای عیب یابی باید از صحت عملکرد سنسور اطمینان پیدا کنیم و یا دمای روی کویل با استانداردهای مربوطه چک شود.
کد خطا E4
این خطا فقط در ظرفیت‌های بیش از 2 تن تبرید می باشد و مربوط به T2B sensor error است. این سنسور در خروجی یونیت داخلی برای اندازه‌گیری دمای خروجی اواپراتور جانمایی شده است. اندازه‌گیری دمای مبرد خروجی و تست سنسور از امور پیشنهادی برای رفع این خطا می‌باشد.
کدهای خطایی E5-E50
در دستگاه‌های داکت اسپلیت فول اینورتر مدیا تا ظرفیت 2 تن این خطا با توجه به توضیحات دفترچه مربوط ODU Temperature sensor و یا همان دمای سنسور یونیت خارجی می‌باشد. خرابی سنسور، میزان سطح مبرد از مشکلاتی که باعث ایجاد این خطا شده‌اند می‌تواند باشد. در ظرفیت‌های بالاتر این خطا مربوط Voltage protection error است که نشان دهنده عملکرد محافظتی ولتاژ برق ورودی دستگاه است. می‌بایستی پارامترهای برق ورودی به دقت چک گردد و در صورت نیاز با تجهیزات مناسب اصلاح شود.
کد خطا E6
در ظرفیت‌های تا 2 تن تبرید این خطا مربوط IDU temperature sensor fault که مربوط به سنسور یونیت داخلی می‌باشد و در ظرفیت‌های بالاتر مربوط به ODU DC fan error است که نشان دهنده مشکل و یا خرابی در موتور فن یونیت خارجی می‌باشد.
کد خطا E7
همچنین کد خطایی E7 هم مربوط به گیریپاژ فن یونیت خارجی در مدل‌های بیش از 2 تن می‌باشد.
کدهای خطایی زیر مجموعه E7 در ظرفیت 2 تن داکت اسپلیت فول اینورتر مدیا به شرح ذیل می‌باشند:
- E71 مربوط به جریان بیش از حد در فن یونیت خارجی (احتمالا نشان دهنده از خرابی فن)
- E72 مربوط به گیریپاژ فن یونیت خارجی
- E73 از عدم وجو فاز در فن یونیت خارجی
- E74 مربوط به عدم گردش فن یا سرعت صفر فن یونیت خارجی می‌باشد.
- کد خطا E9
یکی دیگر از ارورهای داکت اسپلیت مدیا رایج در این سیستم‌ها می‌باشد که توضیحات دفترچه راهنما به ODU EEPROM error اشاره کرده است.
توضیح EEPROM:
اصولا این عبارت به (Electrically Erasable Programmable Read-Only Memory) حافظه قابل پاک شدن برنامه‌ریزی شده الکتریکال اطلاق می‌گردد. به زبان ساده‌تر به حافظه موقتی در دستگاه گفته می شود که زمانی که برق یونیت قطع می‌گردد. محتویات آن پاک می شود و ریست می‌گردد.
این نشان می‌دهد که زمانی که دستگاه داکت اسپلیت فول اینورتر مدیا این خطا را نشان می‌دهد میتوان با خاموش و روشن کردن نسبت به رفع آن اقدام نمود. اگر مجددا خطا پدیدار شد می‌بایستی از درجه اول به بررسی کابل فرمان اقدام کرد. از اتصال مناسب به ترمینال های مربوطه و از همه مهم‌تر همانطور که کمپانی مدیا توصیه کرده است باید حتما از کابل شیلددار برای فرمان بهره برد. حتما بررسی گردد که شیلد کابل فرمان به بدنه ارتباط دارد و همچنین کابل ارت نیز به دستگاه متصل می‌باشد. اگر باز هم ارور برطرف نگردید احتمال خرابی برد یونیت داخلی وجود دارد.
جمع بندی :
استفاده از تکنولوژی‌های پیشرفته در سیستمهای تهویه مطبوع با افزایش سطح آسایش و رضایتمندی کاربران آن شده است و از سوی دیگر سیستمهای پیشرفته نیاز به تعمیرات و نگهداری خاصه و با تخصص بیشتر دارد. در این مقاله ارورهای داکت اسپلیت مدیا تلاش کردیم گزیده ای از خطاهای موجود در سیستم پیشرفته داکت اسپلیت فول اینورتر با نحوه ی رفع عیب آن مطرح نماییم.
دپارتمان خدمات پس از فروش شرکت آسا انرژی کارنو آماده ارایه خدمات در زمینه سیستم های تهویه مطبوع خانگی به مشتریان محترم می‌باشد.
