فن‌کویل چیست و چرا انتخاب درستی برای تهویه مطبوع است؟

فن‌کویل یکی از رایج‌ترین و محبوب‌ترین تجهیزات تهویه مطبوع در ساختمان‌های مسکونی، اداری، تجاری و حتی هتل‌هاست. این دستگاه به‌صورت مستقل در هر فضا نصب می‌شود و با استفاده از آب سرد یا گرم تولیدشده توسط چیلر یا بویلر، دمای محیط را تنظیم می‌کند. در واقع فن‌کویل‌ها نقش یک سیستم  توزیع کننده سرمایش و گرمایش موضعی را ایفا می‌کنند که کنترل دمای هر فضا را به‌صورت جداگانه در اختیار کاربر می‌گذارد.

ساختار و نحوه عملکرد فن‌کویل

فن‌کویل از دو بخش اصلی تشکیل شده است:

  1. کویل (Coil): که آب سرد یا گرم از داخل آن عبور می‌کند.
  2. فن (Fan): که هوا را از روی کویل عبور داده و دمای آن را به محیط منتقل می‌کند.

به این ترتیب، وقتی آب سرد در کویل جریان دارد، فن‌کویل هوا را خنک کرده و در حالت گرمایش، آب گرم باعث افزایش دمای هوای خروجی می‌شود. کنترل عملکرد فن‌کویل معمولاً توسط ترموستات دیجیتال یا دیواری انجام می‌شود که کاربر می‌تواند به راحتی دمای مورد نظر خود را تنظیم کند.

فن کویل سقفی توکار فشار پایین کارنو
فن کویل سقفی فوق باریک کارنو
فن کویل سقفی توکار کانالی کارنو

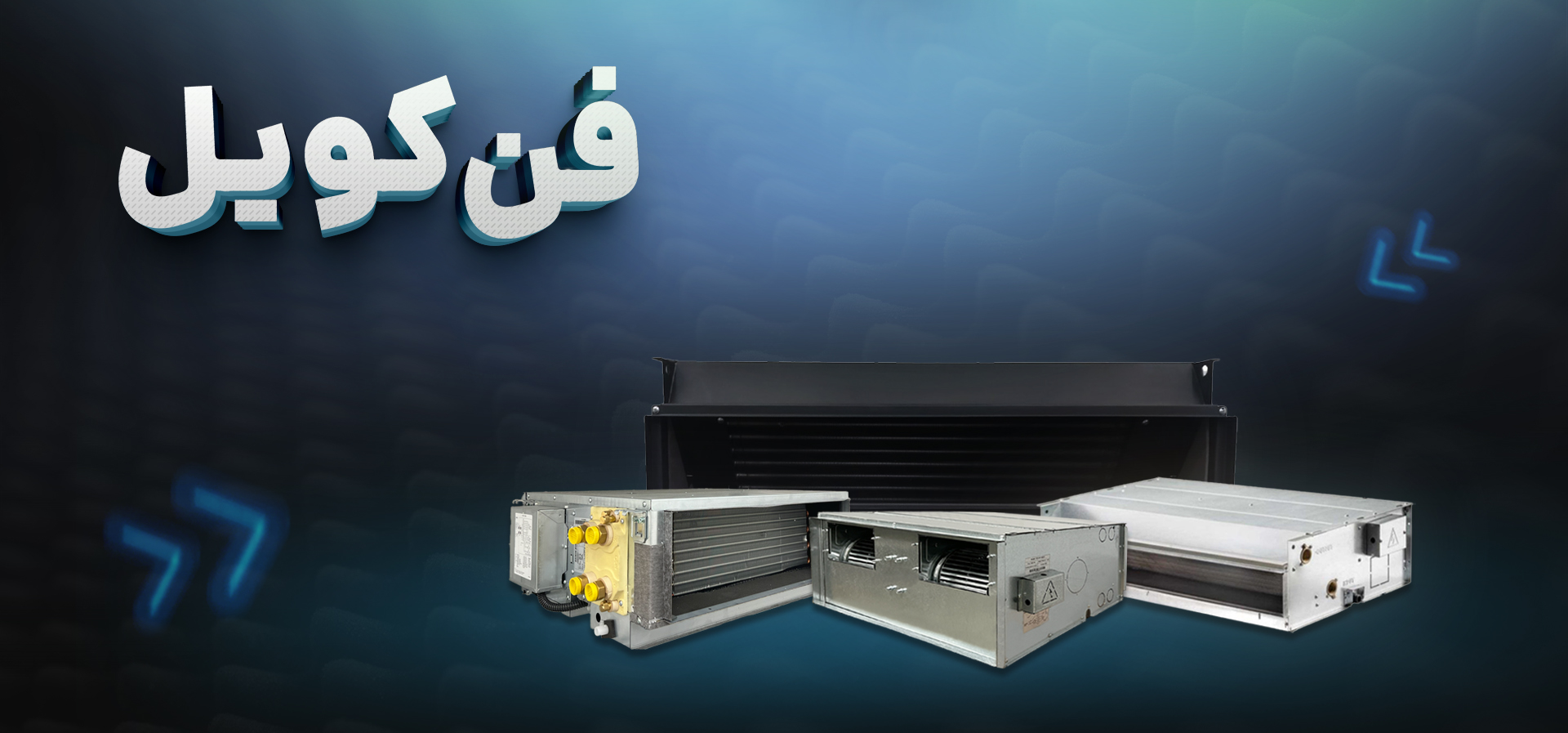

انواع فن‌کویل

مزایای استفاده از فن‌کویل

فن‌کویل سقفی توکار: مناسب برای فضاهای مدرن و ساختمان‌هایی که طراحی داخلی اهمیت بالایی دارد. این مدل داخل سقف کاذب نصب می‌شود و فقط دریچه‌ هوای آن دیده می‌شود.

فن‌کویل زمینی: نصب آسان، تعمیر و نگهداری ساده و مناسب برای فضاهای اداری یا مسکونی به ویژه با معماری کلاسیک.

فن‌کویل دیواری: مشابه اسپلیت دیواری (کولر گازی رایج در بازار) از نظر ظاهر اما با مصرف انرژی کمتر و اتصال به سیستم مرکزی آب سرد و گرم.

فن‌کویل کاستی چهارطرفه: مناسب برای دفاتر و فروشگاه‌ها، با توزیع یکنواخت هوا در چهار جهت قابل نصب در سقف های با تایل 60 در 60، بسیار پر کاربرد در پروژه های اداری.

فن‌کویل کانالی: مخصوص پروژه‌های بزرگ و فضاهایی با متراژ بالا که نیاز به حجم هوای زیاد دارند.

مزایای استفاده از فن‌کویل

کنترل مستقل دما برای هر فضا: هر اتاق یا زون حرارتی می‌تواند دمای دلخواه خود را داشته باشد.

صرفه‌جویی در مصرف انرژی: کنترل در مصرف انرژی با عدم کارکرد در فضاهای غیر ضروری.

نصب آسان و انعطاف‌پذیری بالا: مناسب برای پروژه‌های نوساز یا بازسازی.

سرویس و نگهداری ساده: ساختار فن‌کویل باعث می‌شود تعمیر یا تعویض قطعات به راحتی انجام شود.

عملکرد کم‌صدا: مخصوصاً در مدل‌های جدید با موتور DC اینورتر که صدای فن بسیار پایین است.

سازگاری با سیستم‌های هوشمند ساختمان (BMS): در مدل‌های جدیدتر امکان کنترل هوشمند نیز وجود دارد.

فروشگاه: فن کویل کارنو
  • مقالات
مجله کارنو
تفاوت فن کویل و داکت اسپلیت

تفاوت فن کویل و داکت اسپلیت

فن کویل کاستی کارنو: راه حلی نوین برای تهویه مطبوع هوشمند

فن کویل کاستی کارنو: راه حلی نوین برای تهویه مطبوع هوشمند

فن کویل دیواری کارنو | راهکاری هوشمندانه برای تهویه مطبوع کارآمد و زیبا

فن کویل دیواری کارنو | راهکاری هوشمندانه برای تهویه مطبوع کارآمد و زیبا

نحوه انتخاب فن کویل مناسب

نحوه انتخاب فن کویل مناسب

نکات مهم در انتخاب فن‌کویل

برای انتخاب فن‌کویل مناسب باید به چند عامل توجه کنید:

  1. متراژ و حجم فضای مورد نظر
  2. ارتفاع سقف و نوع کاربری فضا (اداری، مسکونی، تجاری و …)
  3. ظرفیت سرمایش و گرمایش مورد نیاز (بر حسب BTU/h)
  4. نوع نصب مورد نظر (زمینی، سقفی، دیواری و …)
  5. میزان صدای مجاز و طراحی ظاهری دستگاه

در صورت تمایل لطفا فرم ذیل را جهت مشاوره رایگان را جهت ارائه هرچه بهتر و کامل‌تر خدمات تکمیل و همچنین می توانید لیست محصولات و نقشه پروژه خود را بارگذاری فرمایید.

فن کویل سقفی توکار دایکین

فن کویل سقفی توکار دایکین

فن‌کویل سقفی توکار Daikin مدل FWE-T محصولی با کیفیت ساخت فوق‌العاده بالا و طراحی مهندسی‌شده ساخت اروپا است که عملکردی بی‌صدا، قدرتمند و کم‌مصرف را در سرمایش و گرمایش فضاهای مختلف ارائه می‌دهد. این مدل با بدنه‌ای سبک و فشرده، نصب آسان در سقف کاذب را فراهم می‌کند و به لطف فن کم‌مصرف و کویل با راندمان بالا، هوایی یکنواخت و مطبوع در محیط پخش می‌کند. سری FWE-T دایکین با استانداردهای سخت‌گیرانه اروپایی تولید شده و از طول عمر بالا، عایق‌بندی دقیق و عملکردی پایدار برخوردار است.

ویژگی های اصلی

  • سینی درین اضافه برای جلوگیری از نشت آب به سقف کاذب
  • حداقل سطح صدا با استفاده از مبدل های متراکم تر
  • فشار استاتیکی خارجی در دسترس تا 80Pa
  • دارای 5 سرعت متفاوت فن
  • فیلتر استاندارد کلاس G2
دانلود کاتالوگ

گارانتی و خدمات پس از فروش

ضمانت قطعات

12 ماه ضمانت قطعات

ضمانت 10 ساله

5 سال خدمات پس از فروش

جدول مشخصات فنی

کلیک کنید

جدول مشخصات فنی فن کویل سقفی توکار دایکین

FWE-TFWE04FTFWE06FTFWE08FTFWE10FTFWE12FTFWE14FTFWE16FTFWE20FTFWE24FT
Cooling capacity (standard conditions)Sensible capacity 2-pipeFan speed 1kW0.94 (1)1.35 (1)1.62 (1)1.70 (1)1.99 (1)2.97 (1)3.07 (1)3.78 (1)4.29 (1)
LowkW1.31 (1)1.83 (1)2.32 (1)2.62 (1)2.88 (1)4.08 (1)4.25 (1)4.85 (1)5.50 (1)
HighkW1.81 (1)2.68 (1)3.58 (1)3.76 (1)4.32 (1)5.68 (1)6.21 (1)7.75 (1)8.98 (1)
Total capacity 2-pipeFan speed 1kW1.18 (1)1.80 (1)2.13 (1)2.27 (1)2.39 (1)4.10 (1)4.20 (1)5.55 (1)6.29 (1)
LowkW1.64 (1)2.38 (1)3.02 (1)3.44 (1)3.56 (1)5.64 (1)5.74 (1)6.89 (1)7.83 (1)
HighkW2.18 (1)3.44 (1)4.47 (1)4.76 (1)5.38 (1)7.12 (1)7.56 (1)10.46 (1)11.97 (1)
Heating capacity (standard conditions)Capacity 2-pipeFan speed 1kW1.46 (2)2.20 (2)2.64 (2)3.28 (2)3.39 (2)4.95 (2)5.05 (2)5.83 (2)6.64 (2)
DimensionsUnitHeightmm253253253253253253253253253
Widthmm7977971,1001,1001,1001,4101,4101,7101,710
Depthmm570570570570570570570570570
WeightUnitkg171824242435354343
FanAir flow rateFan speed 1m³/h216 (3)301 (3)325 (3)436 (3)436 (3)730 (3)730 (3)714 (3)855 (3)
Lowm³/h307 (3)400 (3)467 (3)620 (3)620 (3)1,021 (3)1,021 (3)1,001 (3)1,184 (3)
Highm³/h465 (3)638 (3)854 (3)931 (3)1,082 (3)1,467 (3)1,692 (3)1,707 (3)1,990 (3)
Available static pressureFan speed 1Pa303030303030303030
LowPa404545455050505050
HighPa808080708075808080
Total sound power levelFan speed 1dBA31.0 (4)40.0 (4)34.0 (4)42.0 (4)42.0 (4)44.0 (4)44.0 (4)41.0 (4)43.0 (4)
LowdBA39.0 (4)47.0 (4)40.0 (4)48.0 (4)48.0 (4)51.0 (4)51.0 (4)47.0 (4)50.0 (4)
HighdBA52.0 (4)61.0 (4)54.0 (4)57.0 (4)61.0 (4)60.0 (4)64.0 (4)59.0 (4)64.0 (4)
Sound pressure levelFan speed 1dBA20.0 (5)29.0 (5)23.0 (5)31.0 (5)31.0 (5)33.0 (5)33.0 (5)30.0 (5)32.0 (5)
LowdBA28.0 (5)36.0 (5)29.0 (5)37.0 (5)37.0 (5)40.0 (5)40.0 (5)36.0 (5)39.0 (5)
HighdBA41.0 (5)50.0 (5)43.0 (5)46.0 (5)50.0 (5)49.0 (5)53.0 (5)48.0 (5)53.0 (5)
Water flowCoolingFan speed 1l/h203 (1)309 (1)366 (1)390 (1)412 (1)705 (1)722 (1)955 (1)1,081 (1)
Lowl/h281 (1)409 (1)519 (1)592 (1)612 (1)969 (1)987 (1)1,185 (1)1,347 (1)
Highl/h376 (1)591 (1)769 (1)819 (1)925 (1)1,224 (1)1,300 (1)1,799 (1)2,059 (1)
HeatingFan speed 1l/h251 (2)378 (2)453 (2)564 (2)583 (2)851 (2)868 (2)1,002 (2)1,143 (2)
Highl/h457 (2)716 (2)980 (2)1,021 (2)1,160 (2)1,426 (2)1,599 (2)1,866 (2)2,077 (2)
Lowl/h334 (2)484 (2)607 (2)744 (2)763 (2)1,089 (2)1,106 (2)1,269 (2)1,434 (2)
Water pressure dropCoolingFan speed 1kPa7 (1)6 (1)5 (1)6 (1)6 (1)8 (1)9 (1)9 (1)12 (1)
LowkPa11 (1)9 (1)9 (1)11 (1)11 (1)15 (1)15 (1)14 (1)17 (1)
HighkPa17 (1)17 (1)19 (1)18 (1)23 (1)23 (1)26 (1)30 (1)38 (1)
HeatingFan speed 1kPa7 (2)8 (2)5 (2)7 (2)7 (2)9 (2)10 (2)8 (2)9 (2)
LowkPa11 (2)11 (2)8 (2)11 (2)12 (2)13 (2)14 (2)12 (2)14 (2)
HighkPa19 (2)19 (2)19 (2)21 (2)27 (2)21 (2)26 (2)24 (2)29 (2)
Piping connectionsWaterInlet3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)
Outlet3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)		3/4" BSP
(female thread)
Power supplyDrainODmm16.716.716.716.716.716.716.716.716.7
Type220-240 / 1 / 50220-240 / 1 / 50220-240 / 1 / 50220-240 / 1 / 50220-240 / 1 / 50220-240 / 1 / 50220-240 / 1 / 50220-240 / 1 / 50220-240 / 1 / 50
Phase1~1~1~1~1~1~1~1~1~
FrequencyHz505050505050505050
VoltageV220-240220-240220-240220-240220-240220-240220-240220-240220-240
  • سوالات متداول فن کویل

فن‌کویل دستگاهی است که برای تأمین سرمایش و گرمایش در فضاهای مختلف به کار می‌رود. این دستگاه با عبور هوا از روی کویل حاوی آب سرد یا گرم و دمیدن آن به محیط، دمای اتاق را تنظیم می‌کند. معمولاً در ساختمان‌های اداری، مسکونی، هتل‌ها و مراکز تجاری استفاده می‌شود.

فن‌کویل به سیستم مرکزی آب سرد و گرم (چیلر و بویلر) متصل می‌شود و فقط وظیفه پخش هوا را دارد، در حالی‌که کولرگازی یا اسپلیت خودش سیکل تبرید کامل دارد. به همین دلیل فن‌کویل مصرف برق بسیار کمتری نسبت به اسپلیت دارد و کنترل دمای هر فضا به‌صورت جداگانه انجام می‌شود.

فن‌کویل‌ها در مدل‌های مختلف تولید می‌شوند و انواع متداول آن به شرح ذیل می باشند:

  • سقفی توکار
  • کانالی
  • انواع کاستی ( چهرطرفه ، دو طرفه و یک طرفه )
  • زمینی ( توکار و با قاب )
  • دیواری

هر مدل برای شرایط و طراحی خاصی از فضا مناسب است. مثلاً فن‌کویل سقفی توکار برای دکورهای مدرن و فضاهای اداری بهترین گزینه است.

خیر، فن‌کویل‌ها قابلیت سرمایش و گرمایش دارند. در تابستان با عبور آب سرد و در زمستان با عبور آب گرم از کویل، دمای هوای محیط تنظیم می‌شود.

مدل‌های جدید فن‌کویل، مخصوصاً دستگاه‌هایی با موتور DC اینورتر، بسیار بی‌صدا کار می‌کنند. صدای تولیدی معمولاً کمتر از ۳۰ دسی‌بل است که برای محیط‌های اداری یا اتاق خواب کاملاً مناسب است. همچنین فن کویل ها در دو نوع با بلوور فلزی و ای بی اس تولید می گردد که فن های پلاستیکی طبیعتا سطح صدای کمتری دارند.

فن‌کویل نیاز به سرویس دوره‌ای دارد، از جمله:

  • شست‌وشوی فیلترها (هر ۳ تا ۶ ماه)
  • بررسی عملکرد فن و موتور
  • کنترل نشتی و تمیزی کویل

با این کار راندمان دستگاه بالا می‌ماند و عمر مفید آن افزایش پیدا می‌کند.

متراژ فضا، ارتفاع سقف، نوع کاربری و تعداد افراد حاضر در محیط از عوامل اصلی هستند. بهتر است برای انتخاب دقیق، از کارشناس تأسیسات یا محاسبه بار سرمایشی و گرمایشی کمک بگیرید.

بله. بسیاری از مدل‌های جدید فن‌کویل امکان اتصال به سیستم‌های هوشمند کنترل و ترموستات دیجیتال را دارند، تا دما و سرعت فن به‌صورت خودکار تنظیم شود.

تفاوت اصلی در فشار استاتیکی خارجی و در حقیقت توان فن می باشد. فن کویل های سقفی توکار فشار استاتیکی از 15 تا 50 پاسکال دارند. ولی فن کویل های کانالی از 70 تا 120 پاسکال که این ویژگی اجازه کانال کشی دلخواه متناسب با فشار استاتیکی را به طراح می دهد.
