راهنمای کامل برای نصب سیستم VRF

سیستم VRF (جریان مبرد متغیر) که به عنوان VRV (حجم مبرد متغیر) نیز شناخته می‌شود، به طور فزاینده‌ای به بهترین گزینه برای راه‌حل‌های HVAC مدرن در ساختمان تبدیل شده است. این فناوری پیشرفته تهویه مطبوع، گرمایش و سرمایش اتاق به اتاق را ارائه می دهد و یک سیستم کنترل دما کارآمد را ارائه می دهد.

امروزه، سیستم‌های VRF به عنوان یک نوشدارویی برای ساختمان‌ها در نظر گرفته می‌شوند که به دلیل دقت، کارایی و انعطاف‌پذیری بسیار مورد علاقه تکنسین‌ها، مهندسان طراح و مدیران تأسیسات هستند.

فرآیند نصب سیستم VRF با سیستم انشعاب گیری سنتی متفاوت است، بنابراین از اپراتورهای ساختمان گرفته تا نصاب ها و تکنسین ها، اطمینان از نصب صحیح VRF با پیروی از دستورالعمل های نصب سازنده و حفظ کیفیت نصب ضروری است. در اینجا دستورالعمل های کامل، بهترین شیوه ها و نکات ایمنی برای موفقیت پروژه نصب VRF شما آورده شده است.

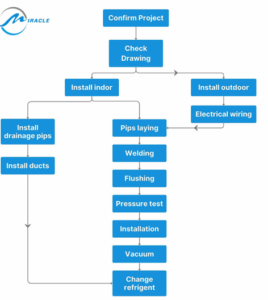

آماده سازی برای نصب سیستم VRF

هنگام برنامه ریزی نصب سیستم VRF خود، در نظر گرفتن فاکتورهای حیاتی زیر برای اطمینان از نصب موفق و کارآمد ضروری است:

انتخاب اندازه لوله:

انتخاب اندازه لوله VRF مناسب برای عملکرد بهینه سیستم VRF بسیار مهم است. این جریان کارآمدی مبرد را تضمین می کند، افت فشار را به حداقل می رساند و راندمان کلی سیستم را افزایش می دهد. برای تعیین اندازه لوله های مبرد، به الزامات خاص ساختمان پروژه VRF، طول کل لوله کشی و ظرفیت سیستم توجه زیادی داشته باشید.

نهایی سازی مسیر لوله کشی:

نهایی کردن مسیرهای لوله‎کشی VRF یکی دیگر از مراحل مهم است، زیرا انتخاب مسیر لوله کشی برنامه‎ریزی نشده، تغییر مسیرهای غیرضروری و طولانی را به همراه دارد که می‎تواند بر عملکرد سیستم تأثیر بگذارد. لوله را نباید در مناطقی مانند چاه آسانسور، راه پله‎های عمومی محصور، یا مکان‎های درب خروج اضطراری قرار داد. برای اطمینان از پیروی از مسیر جهانی لوله کشی VRF ، می توانید از ASHRAE 15 و 34 پیروی کنید که به نصب ایمن سیستم HVAC می پردازد زیرا این استاندارد به اقدامات ایمنی مانند نشت مبرد می پردازد که ممکن است بر جابجایی گاز و ایمنی شخصی تأثیر بگذارد.

محل یونیت داخلی و خارجی:

یونیت داخلی VRF باید در مکانی باشد که توزیع هوا یکنواخت باشد و دسترسی به تعمیر و نگهداری آسان باشد. یونیت خارجی VRF در فضای باز باید در مناطقی با تهویه مناسب باشد تا از تبادل گرمای کارآمد اطمینان حاصل شود و از موانعی که می‌توانند جریان هوا را مختل کنند جلوگیری شود. در عین حال، اطمینان حاصل کنید که حداکثر طول لوله ‎کشی مطابق با مشخصات سازنده VRF است.

ملاحظات دیگر:

همچنین باید سیستم تهویه و نوع مناسب سیستم VRF را با توجه به نیازهای گرمایش و سرمایش ساختمان انتخاب کنید. اگر ساختمان از سیستم مدیریت ساختمان BMS استفاده می کند، از سازگاری آن با سیستم VRF اطمینان حاصل کنید.

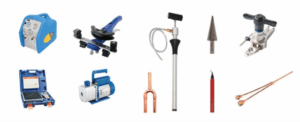

برای یک تکنسین ایده آل تبریدکار یا صاحب کسب و کار، ایده خوبی است که به جای ابزارهای دستی و سنتی، ابزارهای قابل حمل بیشتری را انتخاب کنید. مجموعه جامعی از ابزارهایی وجود دارد که باید از آنها استفاده کنید تا نصب سیستم VRF خود را روان، کارآمد و ایمن کنید، از جمله ابزارهای اندازه گیری، ابزارهای جابجایی لوله و لوله، ابزار الکتریکی، ابزار تجهیزات ایمنی، تجهیزات وکیوم و شارژ، تعمیر و نگهداری و ابزارهای تشخیصی و غیره. قبل از نصب سیستم VRF ، همیشه بهترین تمرین پوشیدن تجهیزات ایمنی مانند کفش ایمنی، عینک، عینک مسابقه، آستین، کلاه ایمنی، دستکش، کمربند ایمنی و غیره برای محافظت در برابر آسیب ناشی از سقوط است. شما همچنین به گاز مبرد، سیلندر مبرد، ترازوی شارژ مبرد، گیج منیفولد، شیلنگ شارژ، پمپ وکیوم، گیج تست، ابزار جوشکاری، شیر شارژ، رگولاتور فشار، تراز، لرزه‎گیر ضد لرزش، مولتی متر، آراس‎تی سنج و غیره نیاز دارید.

نصب یونیت داخلی VRF

اولین مورد این است که موقعیت نصب یونیت داخلی VRF را انتخاب کنید. با توجه به پیکربندی اتاق، بهترین جهت بهینه جریان هوا را انتخاب کنید و از ابزار اندازه‎گیری برای تعیین مکان دقیق استفاده کنید. از آنجایی که سیم کشی و لوله کشی بر روی سطح دیوار جانبی خواهد بود، درب دسترسی تعمیر و نگهداری باید در فضای مناسب قرار گیرد (فضای لازم برای دسترسی، سرویس و نگهداری). هرچه فضای بیشتری فراهم کنید، کارآمدتر می توانید با ایمنی کار کنید. برای آماده سازی سازه آویز برای یونیت داخلی، از ابعاد یونیت، نقطه اتصال به سقف یا آویز از طبقه بالا استفاده کنید تا اطمینان پیدا کنید که بدنه واحد داخلی با پیچ های آویز به درستی در جای خود قرار گرفته است. پس از تأیید موقعیت دستگاه و ثابت کردن پیچ آویز قبل از سفت کردن مهره‌ها برای ثابت کردن پیچ‌های آویز، لطفاً از یک تراز برای بررسی اینکه یونیت داخلی کاملاً افقی است استفاده کنید. یک واحد کاملاً تراز شده می تواند صدای اجرا را کاهش دهد. در فرآیند کانال کشی، یک داکت برزنتی را بین یونیت داخلی و کانال وارد کنید تا عایق کامل فلنج ورودی و مجرای خروجی برای جلوگیری از تراکم شود.

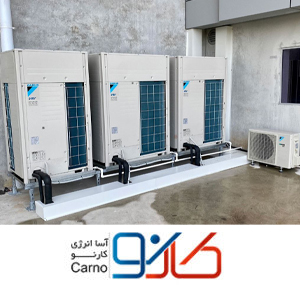

نصب یونیت خارجی VRF

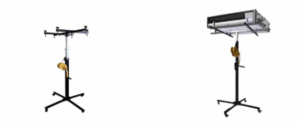

اگر نیاز به نصب یونیت خارجی VRF در مکانی بلند دارید، روش بلند کردن باید شامل استفاده از تجهیزات تعلیق قوی باشد که قادر به تحمل وزن یونیت خارجی VRF هستند.

در این فرآیند از پدهای محافظ برای محافظت از یونیت خارجی در برابر خراشیدگی استفاده کنید. پس از قرار دادن یونیت خارجی VRF روی سطح:

الف- از یک پایه بتنی یا براکت زاویه ای به عنوان پایه واحد استفاده کنید و آن را تا حد امکان تثبیت کنید تا به طرفین حرکت نکند.

ب- لرزه‌گیر مناسب، مانند یک پد منجیت بین پایه و دستگاه (به اندازه کافی بزرگ) برای پوشش دادن هر یونیت قرار دهید.

ج- اطمینان حاصل کنید که تمام گوشه‌های پایین دستگاه کاملاً قرار گرفته‌اند و یونیت خارجی هم سطح است.

در غیر این صورت، ممکن است پای دستگاه خم شود و از ایستادن آن در حالت تعادل جلوگیری کند.  مکانی را برای نصب واحدهای خارجی VRF که در آن جوهای بالقوه انفجاری، امواج الکترومغناطیسی، خطر آتش سوزی، فیبر کربن، گرد و غبار قابل اشتعال و گازهای خورنده وجود دارد، انتخاب نکنید.

نصب لوله کشی VRF

عملکرد سیستم VRF ارتباط نزدیکی با خط لوله دارد. ابتدا باید متریال مناسب خط لوله را انتخاب کنید. در حال حاضر خطوط لوله مس در بازار محبوب هستند.

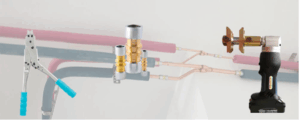

در مرحله دوم، بررسی کنید که آیا ناخالصی در اتصال خط لوله VRF وجود دارد یا خیر. به عنوان مثال، اگر از جوش استفاده شود، مقدار زیادی ذرات جوش در داخل خط لوله ظاهر می شود و در نتیجه یونیت‎های داخلی و خارجی VRF را مسدود می کند.  توصیه می کنیم از ابزار و اتصالات پرچ استفاده کنید. این قابل اعتمادترین راه حل اتصال خط لوله VRF است. در نهایت لوله عایق لوله VRF را بررسی کنید.  از ضخامت و چگالی عایق لوله VRF اطمینان حاصل کنید تا به طور موثر تولید آب کندانس را جدا کرده و از زنگ زدن خط لوله جلوگیری کنید.

فلاشینگ سیستم VRF

هنگامی که اتصال لوله‌کشی با فضای داخلی کامل شد و قبل از راه‌اندازی اتصال نهایی، کار فلاشینگ، شست‌وشو و تست با گاز ازت (N2) ضروری است. تمام گرد و غبار، ذرات و رطوبتی که می تواند باعث خرابی کمپرسور شود را از بین می برد. به طور همزمان دو طرف مایع و گاز را با نیتروژن 0.5 مگاپاسکال بشویید، وقتی لوله در فشار زیاد است، دهانه لوله را با دست خود مسدود کنید و سپس آن را بردارید. این یک روند تکراری است تا زمانی که دیگر گرد و غبار یا رطوبت در لوله وجود نداشته باشد و سپس دهانه لوله آب بندی شود. توالی این فرآیند فلاشینگ برای نصب VRF از یونیت داخلی شروع می شود و به سمت یونیت خارجی حرکت می کند و پس از اتمام شستشو، تمام دهانه ها را یکی یکی آب بندی می کند.

تست گاز سیستم VRF

تست گاز فرآیندی حیاتی برای اطمینان از عدم وجود نشتی در خطوط مبرد سیستم وی‌آراف است. این آزمایش همچنین از نیتروژن برای تحت فشار قرار دادن جوش های گاز تا یک فشار خاص استفاده می کند و سپس هرگونه افت فشار را که نشان دهنده نشتی باشد نظارت می کند. این آزمایش باید زمانی انجام شود که سیستم لوله کشی با هر دو یونیت VRF داخلی وخارجی به طور کامل تکمیل شود و شیر سرویس دستگاه بسته باشند.

وکیوم کردن سیستم وی‌آراف (VRF)

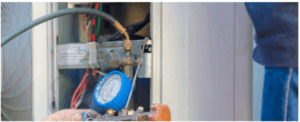

یک سیستم تبرید بدون نشتی کلید نصب موفق سیستم وی‌آراف است که با آزمایش فشار با وکیوم مبرد قابل دستیابی است. اگر آب، رطوبت یا آلاینده دیگری در لوله مبرد وجود داشته باشد، این روش خشک کردن خلاء باید با دقت اجرا گردد. پمپ وکیوم باید دارای فشار 0.1- مگاپاسکال یا کمتر از آن باشد.

مبرد وکیوم سیستم VRF

پس از این دو آزمایش، نوبت به شارژ مبرد با حفظ مقدار مناسب می رسد. از قطر و طول لوله مایع برای اندازه گیری مقدار مناسب گاز مبرد مورد نیاز استفاده کنید. فرآیند اضافه کردن مبرد بیشتر به این صورت است که مقدار مناسب مبرد را محاسبه کنید، تمام شیرهای توقف مایع و گاز را خاموش کنید و مبرد را شارژ کنید. هنگامی که مقدار آن به مقدار گاز مورد نیاز شما رسید، شارژ مبرد را متوقف کنید. از همان مبردی استفاده کنید که کمپرسور و سایر ابزارهای شما با آن سازگار هستند. به یاد داشته باشید که از ابزار و تجهیزات ایمنی مناسبی که در قسمت ابزار ایمنی به آنها اشاره کردیم استفاده کنید.

لوله کشی درین VRF و سیم کشی برق

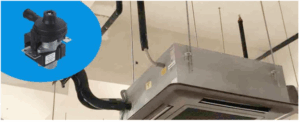

لوله درین باید جدا از سایر لوله های آب باشد، طول آن کوتاهتر باشد و به لوله های کثیف دیگر متصل نشود. طبق قوانین، لوله اصلی باید شیب بیشتری از 1% داشته باشد. بعد از لوله کشی تخلیه، سیم کشی منبع تغذیه و نصب کنترلر مراحل بعدی است. اگر یونیت داخلی به یک سیستم بیرونی متصل است، باید از یک منبع تغذیه استفاده کنید. در غیر این صورت، اگر واحد خارجی در حال کار باشد اما واحد داخلی خاموش باشد، اواپراتور واحد داخلی به طور مداوم مبرد را به جریان می‌اندازد. با این حال، فن متوقف شده است، که به حالت یخ در می آید. این باعث کمبود گاز مبرد برای عملکرد صحیح دستگاه می شود و در نهایت به کمپرسور آسیب می رساند.

 راه اندازی و تست سیستم VRF

قبل از راه اندازی سیستم وی‌آراف، اجرای آزمایشی برای تایید درست کارکردن سیستم بسیار مهم است. چندین تست وجود دارد که باید آنها را اجرا کرده و همه آنها را گام به گام کنید. برخی از آنها عبارتند از تست های هوابندی، تست های ثقلی و جریان آب درین، تست های منبع تغذیه، تست های مقاومت عایق، تایید شارژ مبرد و غیره. قبل از شروع آزمایش، کابل ها و کانکتورها را بررسی کنید.

پس از روشن شدن منبع تغذیه، ولتاژ هر یک از اجزای سیستم را بررسی کنید. مراحل زیر را برای تکمیل فرآیند راه اندازی سیستم VRF دنبال کنید:

1. ابتدا همه کنترلرها و ابزارهای مانیتورینگ مانند پورت BC، کنترل از راه دور، ساعت های زمانی و کنترل کننده های مرکزی را به هم وصل کنید.
2. سپس، هر یونیت داخلی را یکی یکی روشن کنید و هر دو حالت سرمایش و گرمایش را بررسی کنید تا مطمئن شوید که سیستم در شرایط دمایی دقیق کار می‌کند. عملکرد کامل سیستم را حداقل به مدت یک ساعت بررسی کنید و یک رکورد دقیق از تمام داده ها نگه دارید.
3. در نهایت می توانید پس از تایید نصب و راه اندازی موفقیت آمیز سیستم وی‎آراف، مراحل راه اندازی را تکمیل کنید.

هزینه نصب سیستم VRF/VRV:

هزینه های نصب وی‎آراف/وی‌آروی از سه قسمت تشکیل شده است که شامل موارد زیر می باشد:

-نصب واحد داخلی VRF

-نصب یونیت خارجی VRF

-نصب لوله کشی VRF

هزینه یونیت‎های داخلی و خارجی بسته به برند و قدرت بسیار متفاوت است. اگر نیاز به خرید یونیت‎های داخلی و خارجی VRF دارید. لطفا آن را برای تیم مشاوره و فروش شرکت آسا انرژی کارنو ارسال کنید تا ما قیمت های رقابتی را در اختیار شما قرار دهیم. یکی دیگر از هزینه های مهم نصب VRV نصب لوله ها است. دو بخش هزینه وجود دارد، هزینه متریال لوله مسی VRF و اجرت نصب.

شرکت آسا انرژی کارنو با در اختیار داشتن تیم‎های اجرایی، امکان تامین متریال مصرفی زیرساخت سیستم وی‎آراف می‎تواند تمامی نیازهای مشتریان محترم را به طور کامل رفع کند.
