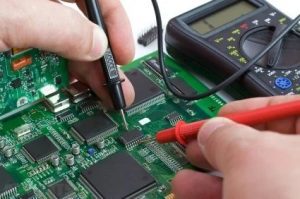

تعمیرات برد وی آر اف در کوتاه ترین زمان

سیستم تهویه مطبوع وی آر اف VRF بعنوان تجهیزات بدون نیاز به تعمیرات (No-Service) شناخته می شوند و البته کیفیت متریال و تکنولوژی ساخت بسیار بالایی دارند. این سیستم ها برای مقاومت در شرایط آب و هوایی سخت و استفاده مداوم درتمام طول روز ساخته شده اند، اما مانند هر ماشین آلات پیشرفته از سایش ،خرابی ، استهلاک و اصطکاک در امان نیستند. بنابراین بدون تعمیر و نگهداری منظم ،حتی قوی ترین سیستم های تهویه مطبوع نیز در نهایت می تواند با مشکلاتی مواجه شود به خصوص زمانی که انتظارش را ندارید. در این مقاله به برسی موضوع تعمیرات برد وی آر اف در کوتاهترین زمان خواهیم پرداخت.

مرکز تماس تعمیرات VRF  شرکت آسا انرژی کارنو:

گروه فنی شرکت ” آسا انرژی کارنو” در زمینه ی تعمیر سیستم های وی آر اف تجربه و مهارت لازم را برای تشخیص و اصلاح هر مشکلی که ممکن است سیستم  VRF شما داشته باشد را دارد. بنابراین هرگونه نقص جزئی مانند آسیب دیدگی برد یا حتی خرابی بزرگ مانند تعمیر کمپرسور می توانید به ما اعتماد کنید تا آسایش را به سرعت به خانه ی شما بازگردانیم. برای تعمیرات سیستم وی آر اف ( VRF) در تمام نقاط ایران با مرکز تماس تعمیرات شرکت ” آسا انرژی کارنو ” باشماره  40224943-021 در تماس باشید یا با تکمیل فرم آنلاین موجود در سایت و حتی ارسال تصویر خطای ظاهر شده بر روی ترموستات سیستم VRF  ما را در خدمات دهی هرچه سریع تر و بهتر یاری فرمایید .

علل رایج خرابی بردها:

برد های سیستم های VRF  هم مانند سایر بردهای تجهیزات در مصارف خانگی و صنعتی ، با وجود محافظت های متعدد از خرابی ها مصون نمی باشند.

برد ها به علل متفاوتی از قبیل اتصال کوتاه،خرابی های به وجود آمده از ولتاژ نا مناسب برق شهر، افزایش دمای بروی برد ، رطوبت و گرمای محیط ، تماس غیر قابل پیشبینی مثل حتی گرد و غبار ، ریختن مایعات به روی آن و بسیاری از خطاهای نا خودآگاه تکنسین و مصرف کننده های، می تواند به این تجهیزات آسیب برساند.

بیشتر: نکات خرید VRF

بردهای سیستم VRF:

قبل از شروع توضیحات به خرابی های معمول در بردها نیاز به شناخت بردهای متنوع به کار رفته در دستگاه های VRF  می باشد.

مدار الکترونیکی بردها در دستگاه های VRF  به واسطه ی دور متغییر    (Inverter )بودن این دستگاه ها تنوع زیادی دارند و به دو دسته ی کلی بردهای یونیت داخلی و بردهای یونیت خارجی تقسیم می شوند ،که هرکدام از این دسته بندی ها دارای چند زیر مجموعه مختلف می باشند.

  • بردهای یونیت خارجی :
  • برد فرمان اصلی PCB
  • برد اینورتر کمپرسور
  • برد اینورتر فن کندانسور
  • برد نویزگیر
  • برد های یونیت داخلی
  • برد فن
  • برد فرمان اصلی Main PCB

تعمیرات وی ار اف


عیب یابی از طریق کدخطای روی ترموستات یا ریموت کنترل سیستم VRF :

در مرحله اول تعمیر خرابی های برد در سیستم های VRF  با توجه به تنوع و تعدد بردهای به کار رفته در سیستم نیاز به مشخص شدن دقیق خرابی، در برد مورد نظر آسیب دیده در دستگاه می باشد .

دستگاه های VRF  در کمپانی های معتبر دارای تشخیص هوشمند خطا باکدهای از قبل تعریف شده می باشد که این ویژگی منحصر به فرد دقت و سرعت شناسایی خرابی در برد مورد نظر را افزایش می دهد در ادامه تعدادی از ارورها و خطاهای بوجود آمده در سیستم VRF  (VRV) کمپانی دایکین ذکر می گردد.



کد خطا

شرح خطا

E1

خرابی در برد PCB یونیت خارجی

L1

خرابی در برد اینورتر یونیت خارجی

94

خرابی در برد فن یونیت خارجی



سیستم های وی آر اف به علت هوشمندی ، جدا از نمایش تمامی خطاها و ارورها بر روی ترموستات یا ریموت کنترل ، حتی می توان با متصل نمودن کامپیوتر به سیستم وی آر اف تمامی خطاها را از طریق یونیت خارجی ( Out door unit) در قسمت بام شناسایی کرد .

خرابی های برد سیستم وی آر اف:

قبل از پرداختن به خرابی های برد و رفع عیب آن به معرفی تعداد از قطعات رایج مورد استفاده در برد های سیستم        VRF می پردازیم:

  • مقاومت ها
  • خازن ها
  • سلف ها
  • مبدل ها- تراسفورمرها
  • دیود ها
  • ترانزیستورها
  • سنسور ها
  • فیوز های شیشه ای و گچی

و بسیاری از قطعات دیگر در ادامه به خرابی های رایج آنها می پردازیم .

خرابی های مشهود:

خرابی های مشهود سیستم VRF  مانند سوختگی یا سیاه شدگی بر روی قطعات برد قابل مشاهده می باشد یا به صورت ترکیدگی خازن،رله ها  یا قطعات داخلی دیگر مشخص است. این مدل خرابی ها با شناسایی نوع قطعه و کد مخصوص آنها که شامل اطلاعاتی نظیر ظرفیت و مشخصات کارکردی می باشد، با تعویض قطعه مورد نظر رفع خرابی امکان پذیر است.

خرابی های مربوط به قطعه ( IGBT برد ):

IGBT ها به طور گسترده برای تبدیلنوع برق ، معمولا برق جریان مستقیم (DC) به برق جریان متناوب ( AC) به کار برده می شود .  وقتی آسیب دیدگی به هسته ی برد برسد ،معمولا برد قابل تعمیر نیست و بایستی با برد جدید دیگری تعویض شود.  این قطعات به دلیل سرعت بالا در تغییر نوع جریان بسیار محبوب در انواع بردهای اینورتر می باشند.

معمولا کمپانی ها از فروش این تجهیز به صورت جداگانه به علت های مختلفی خودداری می نمایند و در صورت خرابی این قطعه توصیه می شود برد به طورکلی تعویض گردد. معمولا وقتی خرابی IGBT به صورت کامل مشهود و تشخیص داده می شود خرابی در قطعات مختلف هم به وجود آمده است.

3) آسیب دیدگی فیوز شیشه ای روی برد:

برد وی آر اف الکترونیکی معمولا به واسطه ی فیوزهای شیشه ای جهت جلوگیری از آسیب رسیدن به قطعات داخلی برد تحت جریان های غیر طبیعی محافظت می گردد. فیوز شیشه ای محافظی روی برد است که بر اثر وارد شدن جریان زیاد آسیب میبیند . یکی از خرابی های شایع در بردها از بین رفتن این قطعات می باشند. عمدتا در ورودی اصلی تغذیه دستگاه قرار می گیرند. فیوزهای شیشه ای به طور رایج تا 15 آمپر مورد استفاده قرار می گیرند .

4) فیوزهای گچی:

کاربرد فیوزهای گچی مانند فیوزهای شیشه ای می باشد. از لحاظ ساختاری از یک ماده پرکننده مانند شن پرمی شود که در زمان اتصال کوتاه المان فیوز ذوب شده و تبخیر می گردد. از بدنه داخلی فیوز نشست انجام می شود . این فیوزها ظرفیت قطع  بالا در برخی نوع ها تا 300 کیلو آمپر به صورت ایمن را دارند و همچنین نسبت به فیوزهای شیشه ای پایداری حرارتی بالاتری دارند.

5) خرابی مدار برد:

زمانی که خرابی در مدار چاپی یا مدار الکترونیکی برد مشهود گردید، برای بازسازی و تعمیر آن نیاز می باشد که توسط یک متخصص بررسی و رفع عیب گردد. البته گاهی خرابی و سوختگی ها به حدی عمیق  و گسترده می باشد که امکان تعمیر وجود ندارد.

جمع بندی:

برد وی آر اف به عنوان مغز هوشمند کنترل کننده تمامی عملیات تبرید جز جداناپذیری از سیستم وی آر اف VRF می باشند. با وجود رعایت تمام اصول محافظتی هم گاها دچار خطا و آسیب دیدگی می شوند که البته قویا پیشنهاد می گردد تشخصی خرابی و رفع آن را در این سیستم ها به تکنسین مجاز واگذار گردد.
